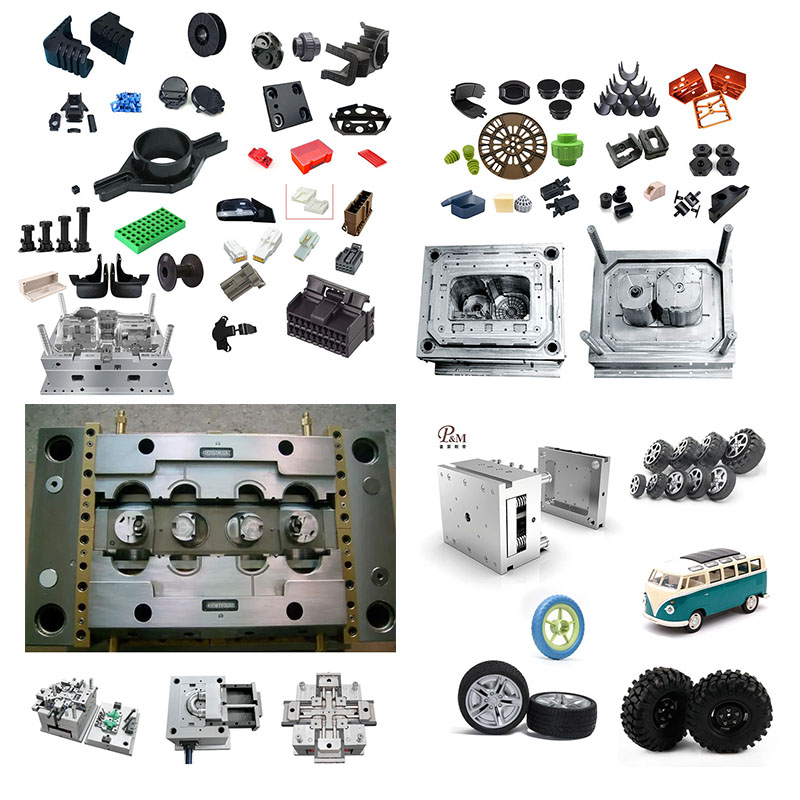

오토바이 부품용 사출금형 적용

오토바이 부품에 사출 성형을 적용하는 것은 성능, 외관, 비용 및 내구성 측면에서 매우 까다로운 분야입니다. 자동차 사출 성형과 유사하지만 독특한 특성은 모터사이클의 더 컴팩트한 구조, 더 큰 환경 노출 및 원활한 인간-기계 인터페이스에 대한 강조에서 비롯됩니다.

다음은 오토바이 부품의 사출 성형 적용에 대한 종합적인 분석입니다.

I. 적용 범위: 외관부터 핵심 기능 구성 요소까지

플라스틱 사출 성형 부품은 오토바이 어디에서나 볼 수 있으며 주로 다음 범주에 속합니다.

1. 외부 덮개 및 공기역학적 시스템

이는 모터사이클의 미학과 공기역학적 성능을 직접적으로 결정하는 가장 크고 가장 눈에 띄는 애플리케이션입니다.

**풀 플라이(Full Flyes):** 매우 높은 표면 광택과 일관성을 요구하는 크고 복잡한 곡면을 특징으로 하는 스포츠 자전거 및 스트리트 자전거의 외부 쉘입니다.

**펜더:** 전면 및 후면 펜더로 비교적 단순한 구조이지만 우수한 견고성이 필요합니다.

**측면 커버/장식 패널:** 프레임 측면을 덮는 부품으로, 일반적으로 브랜드 로고가 새겨져 있습니다.

1. **페어링/앞유리:** 투명(예: PC 재료) 또는 색상 구성 요소가 필요할 수 있습니다.

2. **기능적 및 구조적 구성 요소:** 눈에 띄지 않는 이러한 부품은 모터사이클의 안전과 기능성에 매우 중요합니다.

**흡기 매니폴드:** 높은 내열성과 강도가 요구되며 일반적으로 PA66-GF30을 사용합니다.

**공기 필터 하우징:** 밀봉 및 내유성이 필요합니다.

**대시보드 하우징:** 내후성과 자외선 차단이 필요한 미적 구성 요소입니다.

**핸들 가드 커버/핸들 가드 끝:** 편안한 그립을 위해 내부 견고한 ABS 프레임과 외부 부드러운 TPE/TPU 소재를 갖춘 사출 성형을 사용하여 제작되는 경우가 많습니다.

**램프 소켓 및 하우징:** 헤드라이트 및 미등 하우징; 헤드라이트 하우징은 투명한 PC로 만들어질 수 있습니다.

**다양한 브래킷 및 마운트:** 백미러 브래킷, 번호판 홀더 등

3. **엔진 주변 구성품:** 고온 및 내유성이 요구되는 열악한 환경에서 작동합니다.

**엔진 측면 커버:** 무게 감소를 위해 일부 금속 커버를 교체합니다.

클러치 커버

오일 투시창: 작은 투명 부품.

4. 내장부품(주로 스쿠터)

대시보드 조립: 속도계, 타코미터, 표시등 등 복잡한 구조를 통합합니다.

전면 보관함/글로브 박스

발 페달

III. 핵심 제조 공정 및 품질 관리

게이트 위치: 눈에 보이지 않는 표면이나 나중에 덮을 수 있는 위치에 배치해야 합니다.

DFM(제조 가능성 분석): 중요합니다. 주요 분석:

파팅라인 디자인: 눈에 띄지 않는 위치에 숨겨 플래시가 외관에 영향을 미치지 않도록 하는 방법.

게이트 위치: 눈에 보이지 않는 표면이나 나중에 덮을 수 있는 위치에 배치해야 합니다.

수축률: 대형 외장 부품의 경우 조립 시 큰 틈이 발생하지 않도록 다양한 방향의 수축률을 정확하게 계산해야 합니다.

금형 흐름 분석: 절대적으로 필요합니다.

웰드라인 위치를 예측하고 응력이 낮거나 눈에 보이지 않는 영역으로 안내합니다.

대형 커버 부품 표면의 수축 함몰을 방지하기 위해 유지 압력 곡선을 최적화합니다.

금형강 및 가공:

우수한 경면 마감 처리를 갖춘 고순도 강철(예: 스웨덴 S136 H 및 독일 2344 ESR)이 외부 부품에 일반적으로 사용됩니다.

복잡한 곡면은 5축 CNC 가공으로 가공하고, 코너 클리어링은 정밀 EDM으로, 인서트는 와이어 EDM으로 가공합니다.

금형 테스트 및 검증:

외관 검토: 표준 부품은 표준 조명 조건에서 고객의 엄격한 검토를 거칩니다.

성능 테스트:

낙하 테스트: 차량 주차 시 측면 커버와 같은 부품의 낙하를 시뮬레이션합니다.

진동 피로 테스트: 엔진 및 도로 진동을 시뮬레이션하여 장착 지점에 균열이 없는지 확인합니다.

내후성 테스트: 가속 노화 테스트는 UV 노화 챔버에서 수행됩니다.

IV. 요약: 사출 금형이 현대 오토바이 제조에 어떻게 힘을 실어주는가

날카로운 모양 달성: 사출 성형 기술을 통해 디자이너는 상상력이 풍부한 복잡한 곡면과 날카로운 선을 실현할 수 있습니다.

경량화 및 성능 개선: 강철을 플라스틱으로 교체하면 스프링 하 질량이 줄어들어 핸들링과 연비가 향상됩니다.

비용 및 효율성: 금형이 완성되면 대량 생산 비용이 매우 낮고 생산 효율성이 높습니다.

기능적 통합: 독창적인 금형 설계를 통해 방열 그릴, 장착 지점, 배선 하니스 클립 등이 단일 부품으로 통합되어 조립 효율성과 신뢰성이 향상됩니다.

결론: 오토바이 부품 사출 금형은 엔지니어링과 예술의 결합입니다. 이는 대량 생산을 위한 도구일 뿐만 아니라 모터사이클의 디자인 컨셉, 성능 목표 및 비용 관리를 실제 제품으로 전환하기 위한 핵심 캐리어이기도 합니다. 강철판에서 정교한 플라스틱 부품에 이르기까지 사출 금형은 "번역기"이자 "실현자"로서 없어서는 안 될 역할을 합니다.
