카메라 몰딩

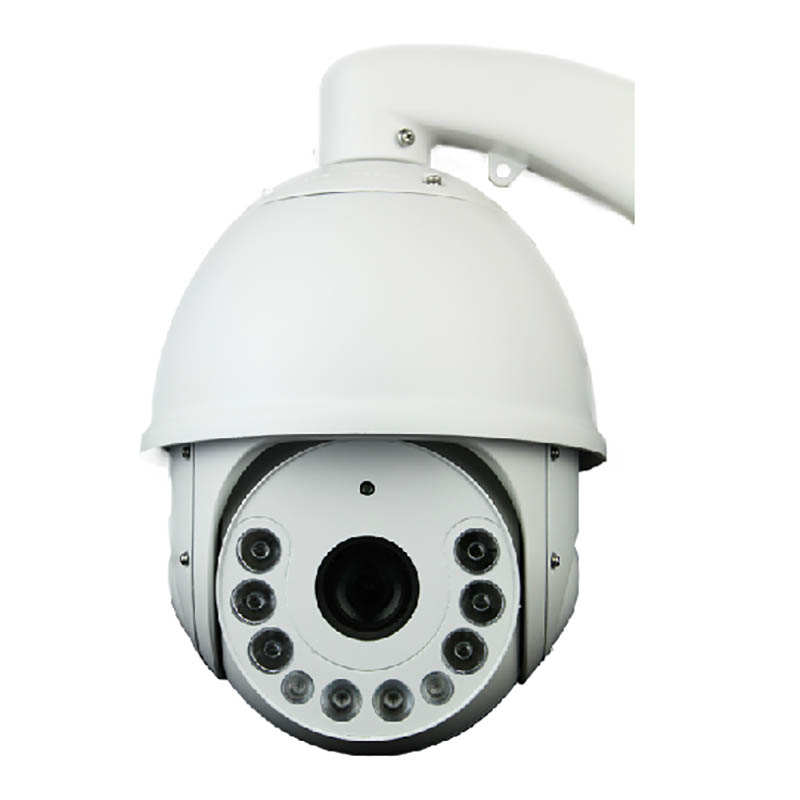

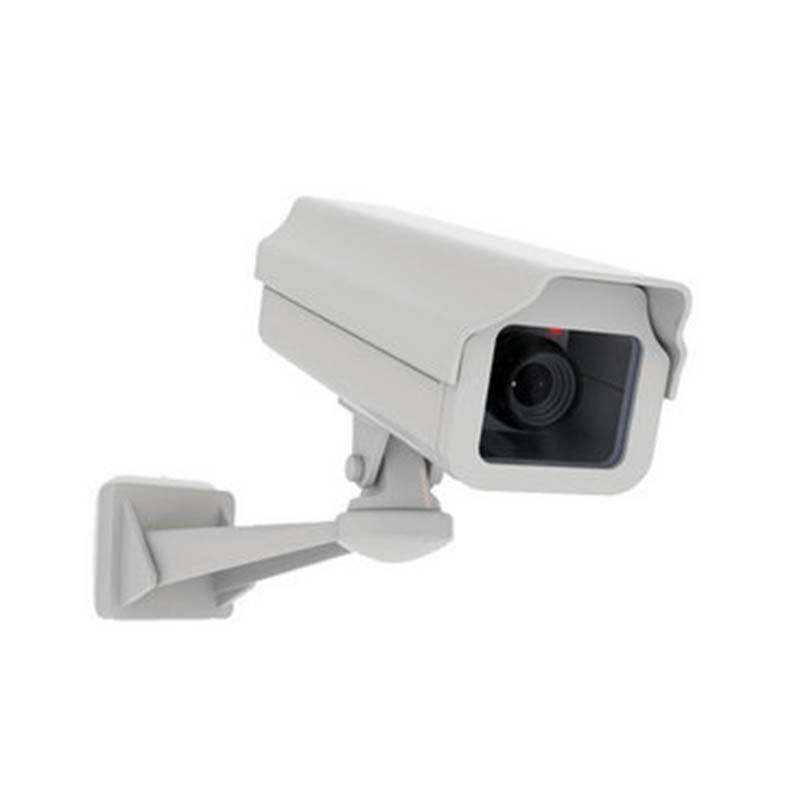

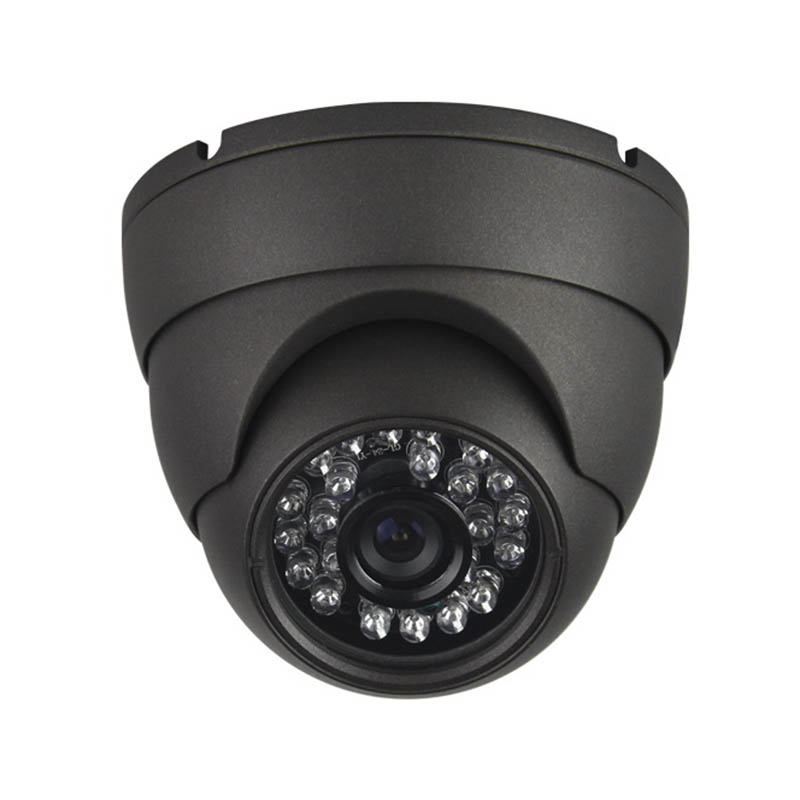

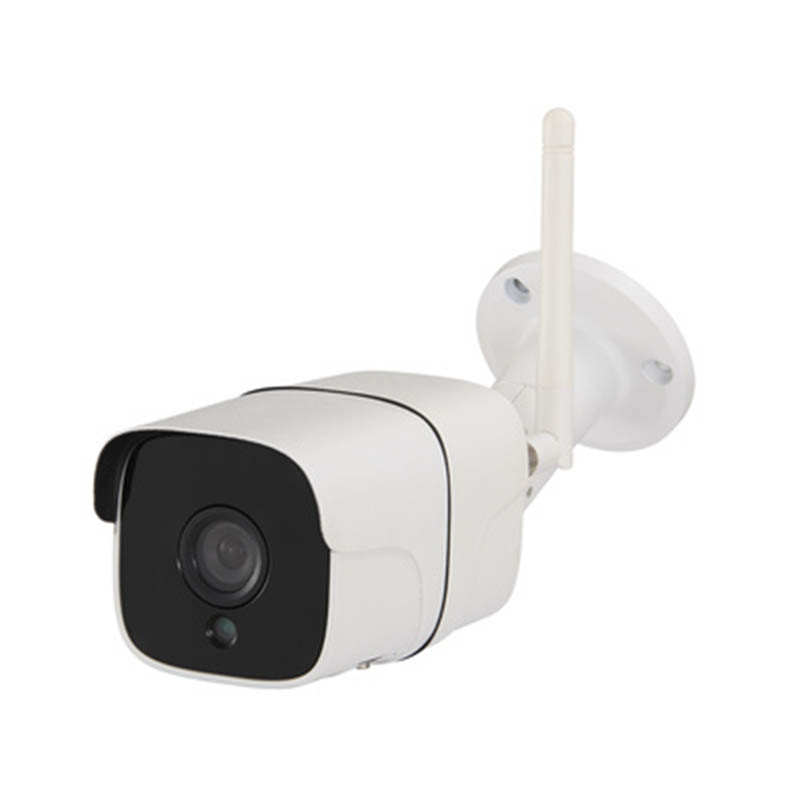

또한, 우리 회사는 플라스틱 원료 공급 업체, 인쇄 제조업체 등과 협력 관계를 구축하여 원료 및 인쇄 품질을 공급합니다. 우리의 풍부한 경험과 완벽한 공급망을 통해 우리 회사는 고객에게 특정 요구를 충족시키기 위해 고품질 맞춤형 카메라 제품을 제공 할 수 있습니다. 동시에, 우리는 10 년의 전문 대외 무역 서비스 경험을 가지고 있으며, 대외 무역 과정을 이해하며, 고객에게 더 나은 서비스를 제공합니다. 카메라 제품의 경우 주로 주입 금형을 통해 수행되는 해당 플라스틱 부품을 만들 수 있습니다.

카메라 분사 금형의 생산은 정밀 구조적 성형, 광학 성능 요구 사항 및 자동화 적응 요구 사항을 결합해야합니다.

1. 핵심 디자인 포인트

1) 이별 및 슬라이더 구조 설계

카메라 하우징에는 종종 다 방향 언더컷 구조 (예 : 렌즈 버클, 열 소산 구멍 및 배선 하네스 인터페이스)와 전면 금형 슬라이더 (T- 슬롯 또는 유압 드라이브)와 후면 금형 경사 최고 조합 솔루션이 포함되어 있습니다. 예를 들어, 휴대폰 카메라 프레임의 금속 인서트는 분할 인서트 디자인을 통해 정확하게 위치해야합니다. 몰드에는 흡착 기능이있는 배치 슬롯이 장착되어야하며, 금속 삽입물의 4 모서리는 주입 성형 편차를 피하기 위해 진공 부압에 의해 고정되어야한다.

이별 표면은 외관 표면을 피해야하며 게이트는 일반적으로 숨겨진 영역 (예 : 배터리 칸의 내부)에서 선택됩니다. 포인트 게이트 또는 다이빙 접착제는 광학 성능에 영향을 미치는 용접 마크를 피하는 데 사용됩니다.

2) 조밀 한 코어 및 냉각 시스템

가느 다란 코어 (예 : 렌즈 장착 구멍)는 하이웨어 저항성 강철 (NAK80 또는 S136)으로 만들어야하며, 구리 냉각로드는 열 소산 효율을 향상시키고 변형을 방지하기 위해 내장되어 있습니다. 금형 코어의 네 모서리는 5 ° Tiger의 입을 위치로 설계되었으며 금형 닫는 정확도는 ≤0.01mm입니다.

냉각 시스템은 탄성 액체 백 설계를 채택하고 순환 냉각수는 열 소산의 균일 성을 향상시켜 복잡한 중공 구조의 열 소산 요구 사항에 적합합니다.

3) 핫 러너 및 배출 최적화

다중 카비티 몰드는 핫 러너 시스템을 권장하여 폐기물을 줄이고 용융 유동성을 보장하며, 이는 카메라베이스와 같은 얇은 벽 부품을 생산하는 데 적합합니다. (동시에, 우리는 고객의 예산 및 제품 구조에 의해 결정되는 콜드 러너를 선택할 수 있습니다)

방출 메커니즘은 Z 자형 배출기와 조작기를 사용하여 데 몰딩에서 협력합니다. 투명한 부품은 긁힘을 피해야합니다. 일부 경우는 CCD 비전 시스템을 통합하여 자동 분류를 달성합니다.

2. 기술적 어려움과 솔루션

1) 금속 삽입 포지셔닝 및 데 몰딩

문제 : 휴대폰 카메라 프레임의 금속 삽입물 (하단 프레임 및 삼각형 네거티브 포함)은 사출 압력으로 인해 쉽게 상쇄됩니다.

솔루션 : 하부 금형은 진공 흡착 기능이있는 배치 그루브로 설계되었으며 금속 삽입물의 4 모서리는 수직 환기 채널과 환형 환기 채널의 조합을 통해 흡착됩니다. 금형이 열린 후 공기 공급 모드가 전환되고 고압 가스가 삽입되어 데 몰딩을 지원합니다.

2) 광학 성분의 밀봉 요구 사항

문제 : 렌즈와 쉘 사이의 간극은 ≤0.05mm이어야하며, 불균일 한 수축은 쉽게 가벼운 누출 또는 물 누출로 이어질 수 있습니다.

솔루션 : 스플릿 삽입 설계 매장량 곰팡이 수리 마진, SPC 프로세스 제어를 결합하여 치수 안정성을 모니터링하고 CCD 감지 시스템을 통한 클리어런스를 자동으로 식별합니다.

3) 다중 배선 하네스의 통합 성형

문제 : 180도 자동차 카메라 배선 하네스에는 여러 개의 동시 주입이 필요하며 전통적인 금형은 비효율적입니다.

솔루션 : 금형 스트립 조합 설계 (금형 스트립 가이드 칼럼 포지셔닝 포함), 통합 핫 러너 시스템 및 와이어 고정판, 다중 와이어 하네스의 동기 포지셔닝 분사 성형 및 금형 코어의 3 코어 구조는 와이어 하네스의 굽힘 각도의 일관성을 보장합니다.

3 재료 및 공정 선택

1) 곰팡이 스틸

바람직하게는 718H, S136 (부식 저항) 또는 NAK80 (높은 광택성)을 선택하고, 주요 인서트는 수명을 연장하기 위해 진공 켄칭 처리가 필요합니다 (동시에 고객의 예산 및 제품 설계에 따라 최상의 곰팡이 재료를 선택할 것입니다).

2) 사출 성형 파라미터 제어

90-700T 사출 성형기 사용, 곰팡이 온도 컨트롤러는 온도 (± 1 °)를 정확하게 제어합니다. 투명 렌즈 커버는 수축 변형을 줄이기 위해 오일 순환 시스템이 필요하며 100,000 레벨의 먼지가없는 워크샵에서 생산됩니다.

3) 표면 처리

껍질은 종종 에칭 과정 또는 서리가 깔린 표면 처리가 필요하며, 금형 공동은 가죽 곡물 디자인을 채택하여 미끄럼 방지 및 미학을 개선합니다 (우리는 다양한 곰팡이 마트 가죽 곡물 효과가 있습니다. 비디오를 통해 고객에게 보낼 수 있으므로 고객이 스스로 선택할 수 있습니다).

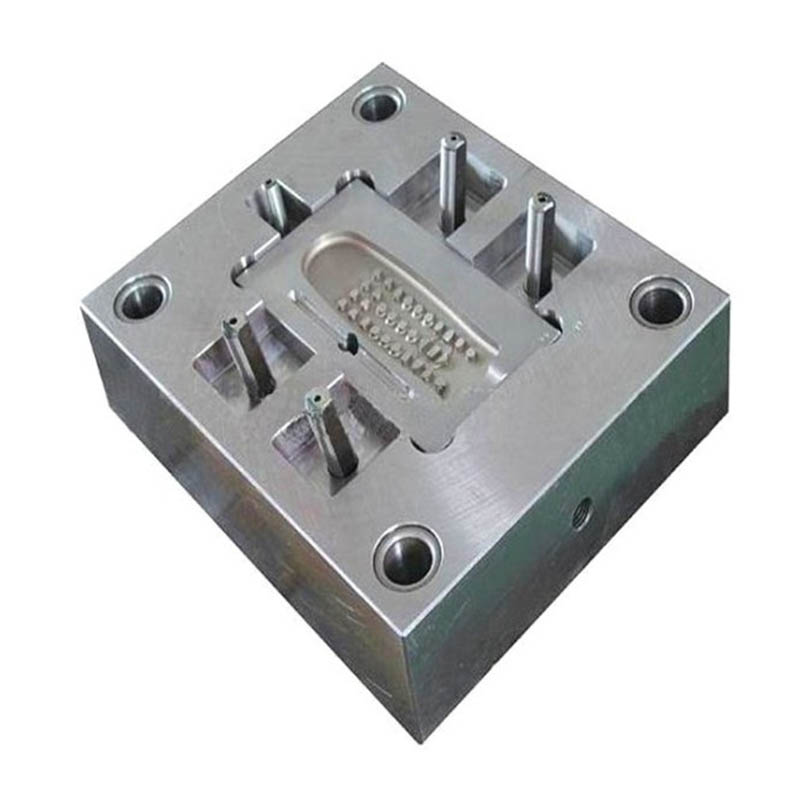

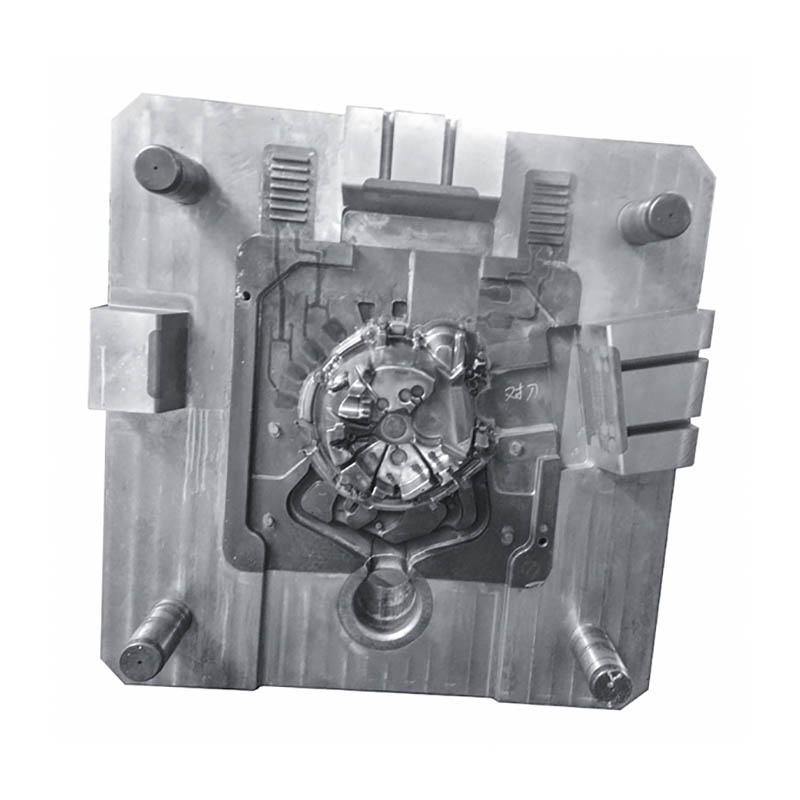

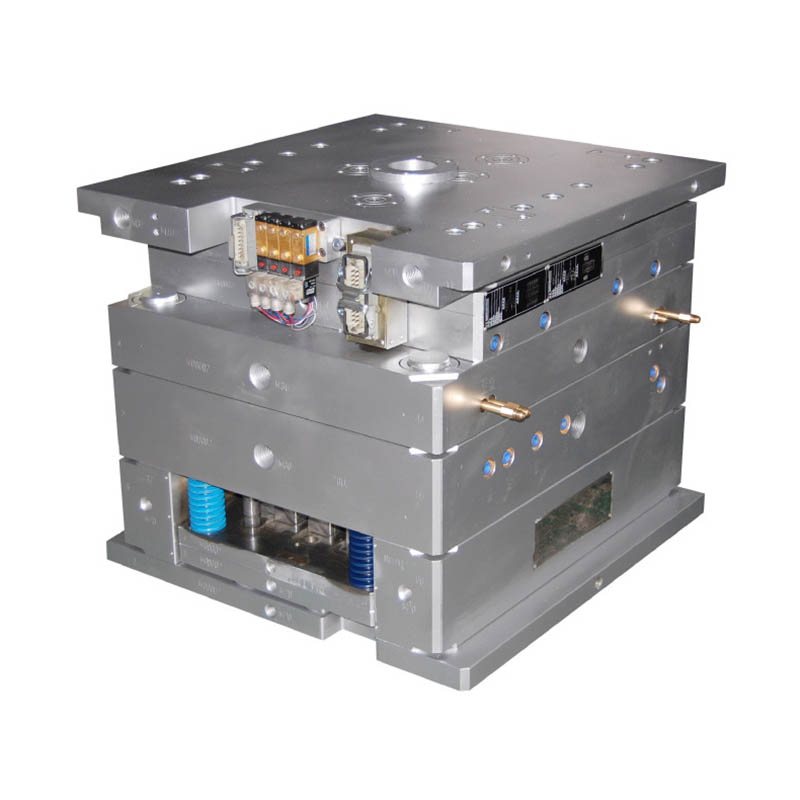

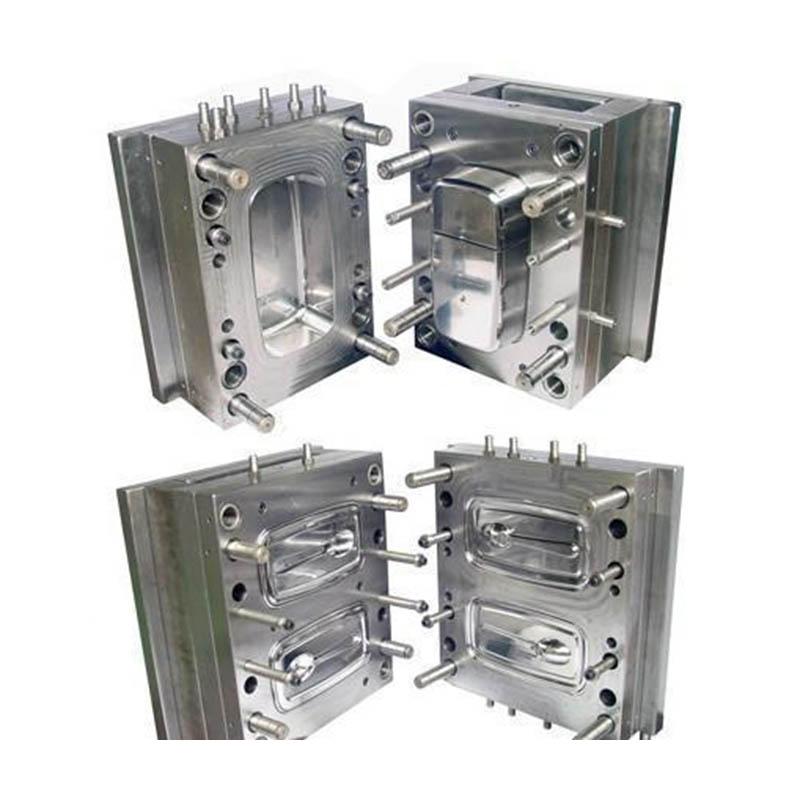

카메라 곰팡이

우리는 카메라 곰팡이 제조업체로 고품질 카메라 곰팡이 제조를 제공합니다. 카메라 제품을 사용자 정의/개발하려면 우리를 찾을 수 있습니다. 우리는 전문적인 주입 곰팡이 설계와 성숙한 제조 기술을 보유하고 있으며, 제품 디자인-몰드 제작 제품 생산 제품 패키징 제품 운송에서 원 스톱 서비스를 제공하여 모든 링크에서 귀하를 도울 수 있습니다. 당신이 우리에게 오는 한, 우리는 당신에게 최고의 서비스를 제공하고 제품 품질, 생산 시간, 정보 대화 등으로 당신을 만족시킬 것입니다.

플라스틱 사출 금형 제작

플라스틱 성형 사양

곰팡이 설계 :

거래 프로세스 :

곰팡이 테스트 :

제품 포장

공장

우리는 맞춤형 플라스틱 곰팡이 공장입니다. 우리 공장은 플라스틱 사출 금형 메이커입니다. 우리는 전문 맞춤형 플라스틱 곰팡이와 10 년간의 대외 거래 경험에서 17 년의 경험을 가지고 있습니다. 우리는 맞춤형 플라스틱 금형 공급 업체입니다. 맞춤형 플라스틱 금형 서비스를 제공 할 수 있습니다. 우리의 공장은 사출 성형 플라스틱 부품을 만들 수 있으며 제품의 품질은 귀하를 만족시킬 것입니다.

우리는 50 개 이상의 고급 기계와 수백 명의 엔지니어 및 디자이너가 있습니다. 제품 설계 - 금형 제작 - 제품 생산 - 제품 포장 - 운송에서 원 스톱 서비스를 제공 할 수 있습니다. 우리는 완전한 생산 체인을 가지고 있습니다. 우리는 귀하의 모든 요구 사항을 충족 할 수 있습니다.

우리가 제공하는 서비스 :

전문적인 맞춤형 금형 서비스, 플라스틱 곰팡이 설계 및 제조. 형성 제품 생산, 제품 설계, 곰팡이 설계, 블로우 곰팡이 사용자 정의, 회전 금형 사용자 정의, 다이 캐스팅 금형 사용자 정의. 3D 프린팅 서비스, CNC 제조 서비스, 제품 포장, 맞춤형 포장, 운송 서비스.

우리는 항상 처음과 시간의 품질 원칙을 먼저 준수합니다. 고객에게 최고 품질의 제품을 제공하는 동안 생산 효율을 극대화하고 생산 시간을 단축하십시오. 우리는 모든 고객에게 회사가 설립 된 이후 고객을 잃지 않았다고 자랑스럽게 생각합니다.
