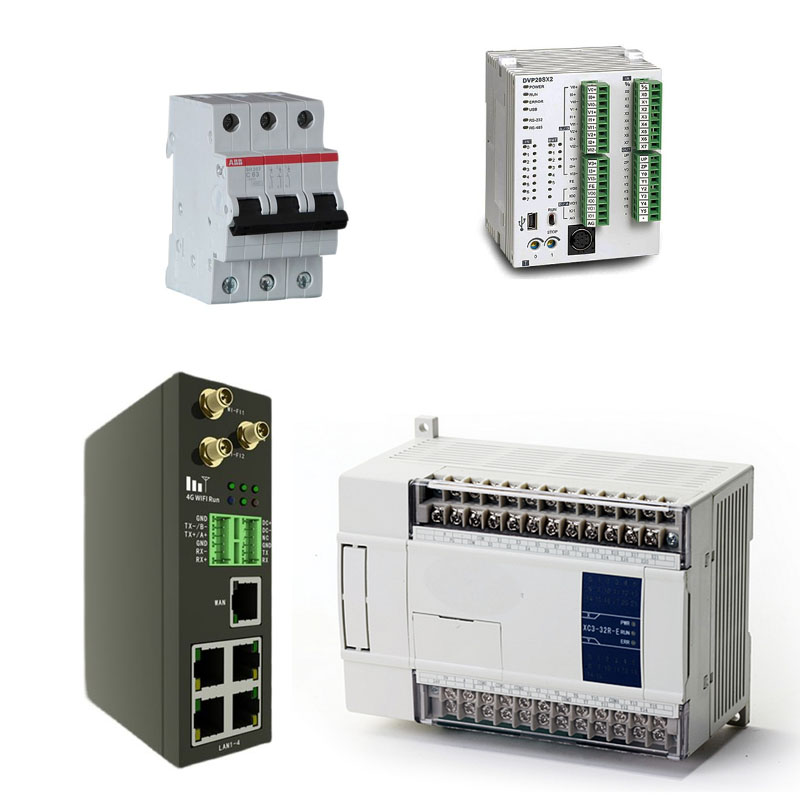

사출 성형 PLC 컨트롤러

또한, 우리 회사는 플라스틱 원료 공급 업체, 인쇄 제조업체 등과 협력 관계를 구축하여 원료 및 인쇄 품질을 공급합니다. 우리의 풍부한 경험과 완벽한 공급망을 통해 우리 회사는 고객에게 특정 요구 사항을 충족시키기 위해 고품질 맞춤형 주입 몰딩 PLC 컨트롤러 제품을 제공 할 수 있습니다. 동시에, 우리는 10 년의 전문 대외 무역 서비스 경험을 가지고 있으며, 대외 무역 과정을 이해하며, 고객에게 더 나은 서비스를 제공합니다. 사출 성형 PLC 컨트롤러 제품의 경우 주로 주입 금형을 통해 수행되는 해당 플라스틱 부품을 만들 수 있습니다.

PLC 컨트롤러의 사출 성형 공정은 본질적으로 두 부분으로 나뉩니다. 1. PLC 컨트롤러 하우징의 사출 성형; 2. 내부 전자 구성 요소의 조립 및 테스트.

핵심 초점은 "주입 성형"이므로 하우징 분사 성형 공정에 중점을두고 내부 어셈블리와 어떻게 통합되는지 간단히 설명 할 것입니다.

1 부 : PLC 컨트롤러 하우징의 사출 성형 공정

이것은 당신의 기술적 능력을 우수한 곰팡이 제조업체로 보여주는 핵심 단계입니다. 일반 소비자 제품과 달리 PLC 주택은 강도, 정밀, 불꽃 지연, 보호 레벨 (예 : IP20, IP67) 및 전자기 차폐 (EMI)에 대한 요구 사항이 매우 높습니다.

1 단계 : 설계 및 재료 선택

구조 설계 :

균일 벽 두께 : 일반적으로 강도를 보장하고 수축을 방지하기 위해 2.5-3.5mm.

강화 갈비 : 광범위한 보강재는 충격 저항 및 변형 저항을 개선하는 데 사용되며, "60% 벽 두께"원리를 부착하여 수축을 방지합니다.

클립 및 장착 지점 : 정밀 디자인 클립 및 안전한 PCB, 모듈 및 터미널을 지원하여 부드러운 어셈블리와 안정적인 연결을 보장합니다.

밀봉 구조 : 높은 보호 등급 (예 : IP67), 설계 밀봉 링 그루브 및 초음파 용접 라인.

재료 선택 (매우 중요) :

화염 재료 재료 : UL94 V-0 불꽃 재료를 사용해야합니다. 산업 전기 시스템의 엄격한 안전 표준입니다.

일반적인 재료 :

PC (폴리 카보네이트) : 고강도, 고 충격 저항 및 고열 저항성. 투명 버전은 디스플레이 창에 사용할 수 있습니다.

PC/ABS 합금 : PC의 내열성과 강도를 ABS의 가공성과 결합하는 가장 일반적인 선택.

PBT (Polybutylene Terephthalate) : 우수한 전기 특성, 내열성 및 화학 저항.

첨가제 : 전자기 차폐 (EMI/RFI)를 달성하기 위해서는 종종 전기 제제와 금속 섬유/코팅이 필요합니다.

2 단계 : 정밀 금형 설계 및 제조

PLC 하우징 곰팡이는 고정밀 다중 액션 몰드의 전형입니다.

곰팡이 강철 : 고품질, 단단한 및 내마비 (예 : S136 및 NAK80)는 장기 수명과 높은 정밀도를 보장하기 위해 사용 및 열처리되어야합니다.

핫 러너 시스템 : 표준 구성. 바늘 밸브 핫 노즐은 대형 멀티 캐비티 곰팡이에서 균형 잡힌 충전을 보장합니다. 손잡이가 필요하지 않아 값 비싼 원료를 절약 할 수 있습니다.

복잡한 언더컷 처리 :

여러 슬라이더와 리프터는 클립 및 배선 구멍과 같은 하우징 주변의 수많은 언더컷을 처리하는 데 사용됩니다.

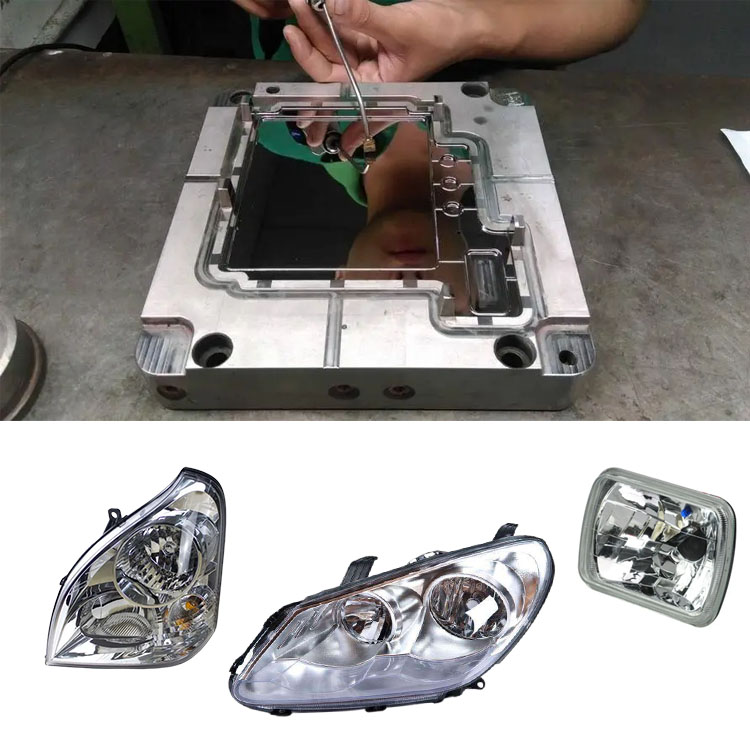

고광택 표면/질감 :

외부 표면은 일반적으로 산업용 제품의 품질을 향상시키고 작은 긁힘을 숨기기 위해 고유 한 광택 또는 미세한 질감 (에칭)이 필요합니다.

냉각 및 배기 : 균일하고 효율적인 냉각 시스템은 변형을 최소화하도록 설계되었습니다. 갇힌 공기 및 연소를 방지하기 위해 정밀 배기 슬롯이 제공됩니다.

3 단계 : 주입 성형 공정

프로세스 튜닝 목표는 치수 안정성, 낮은 내부 응력 및 사양을 충족하는 성능입니다.

엄격한 건조 : PC 및 PC/ABS와 같은 재료는 가수 분해 분해 및 은색 줄무늬를 방지하기 위해 최소 3-4 시간 동안 100-120 ° C에서 건조해야합니다.

높은 곰팡이 온도 : 내부 응력을 줄이고 표면 광택을 개선하며 재료의 불꽃 지연 및 기계적 특성을 향상시키기 위해 더 높은 금형 온도 (예 : 80-100 ° C)를 사용합니다.

중간 슬로우 주입 속도 : 과도한 전단 응력이 재료 분해 (특히 화염 지연 제의 분해)를 유발하는 것을 방지하기 위해 중간 줄 주입 속도를 사용하여 화염 지연 및 기계적 특성에 영향을 줄 수 있습니다.

충분한 유지 압력 : 수축을 보상하기 위해 충분한 유지 압력과 시간을 적용하여 치수 정확도와 구조적 강도를 보장하며 스냅 패스너와 같은 중요한 영역에서 불충분 한 강도를 방지하십시오.

4 단계 : 후 처리 및 품질 관리

사후 처리 :

게이팅 : 로봇 팔에 의해 자동화됩니다.

초음파 용접 : 초음파 용접은 상단 및 하부 덮개를 함께 융합하여 높은 수준의 먼지와 방수 (IP67)를 달성합니다.

** 엄격한 품질 검사 (매우 엄격한) ** :

전체 차원 검사 (CMM) : 3 차원 좌표 측정기 (CMM)는 주요 장착 지점 및 스냅인 위치의 전체 차원 검사를 수행하는 데 사용됩니다.

기능 피팅 : PCB 및 터미널과 같은 내부 구성 요소가있는 테스트 어셈블리를 통해 완벽하게 맞도록합니다.

화염 지연 테스트 (UL94 V-0) : 샘플링은 필수 안전 임계 값 인 엄격한 불꽃 지연 테스트를 겪습니다.

고온 및 저온 검사 : 고온 및 저온에서 하우징의 변형 및 충격 저항을 테스트합니다.

Insress Protection Rating Testing (IP 테스트) : 특수 먼지 및 방수 테스트 장비를 사용하여 IP 등급을 테스트합니다.

파트 II : 내부 조립 및 조립 프로세스

이것은 반드시 주입 성형 공장이 제공하는 서비스 일 필요는 없지만 우수한 제조업체는이 "원 스톱"서비스를 제공합니다.

SMT (표면 장착) (SMT) : PCB에 대한 저항, 커패시터, 칩 및 기타 구성 요소를 장착합니다.

DIP (DIP-INSULITOR) (DIP) : 더 큰 전자 구성 요소를 장착합니다.

Compormal Coating : PCB에는 수분, 부식 및 먼지로부터 보호하기 위해 보호 코팅이 뿌려집니다.

최종 어셈블리 : PCB, 터미널, 전력 모듈 및 기타 구성 요소는 사출 관리 하우징에 설치되어 나사 또는 초음파 용접으로 밀봉됩니다.

프로그래밍 및 화상 테스트 : 프로그램이로드되고 장기 전원 온도 테스트가 수행되어 조기 장애를 제거합니다.

우리는 사출 성형 PLC 컨트롤러 제조업체로서 고품질 사출 성형 PLC 컨트롤러 제조를 제공합니다. 주입 Molding PLC 컨트롤러 제품을 사용자 정의/개발하려는 한 우리를 찾을 수 있습니다. 우리는 전문적인 주입 곰팡이 설계와 성숙한 제조 기술을 보유하고 있으며, 제품 디자인-몰드 제작 제품 생산 제품 패키징 제품 운송에서 원 스톱 서비스를 제공하여 모든 링크에서 귀하를 도울 수 있습니다. 당신이 우리에게 오는 한, 우리는 당신에게 최고의 서비스를 제공하고 제품 품질, 생산 시간, 정보 대화 등으로 당신을 만족시킬 것입니다.

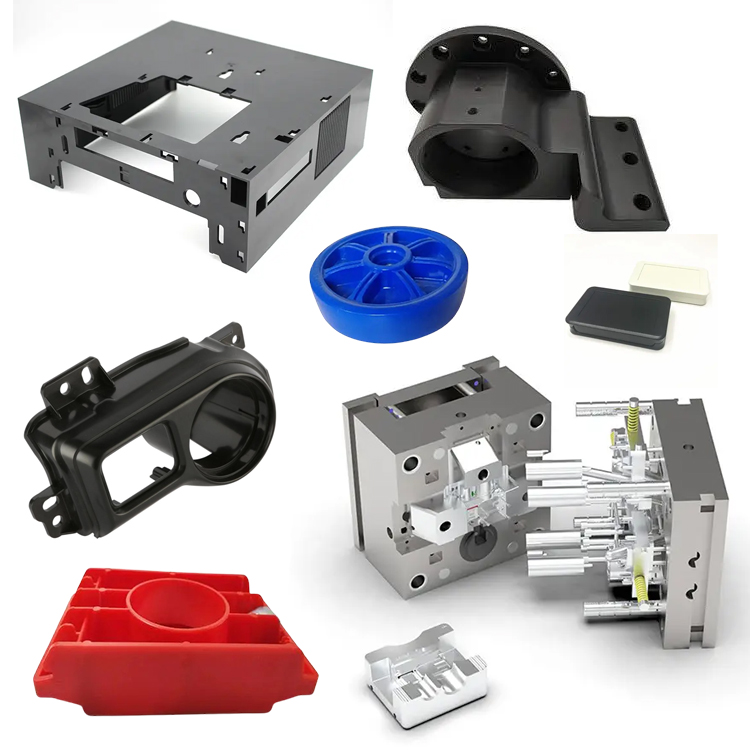

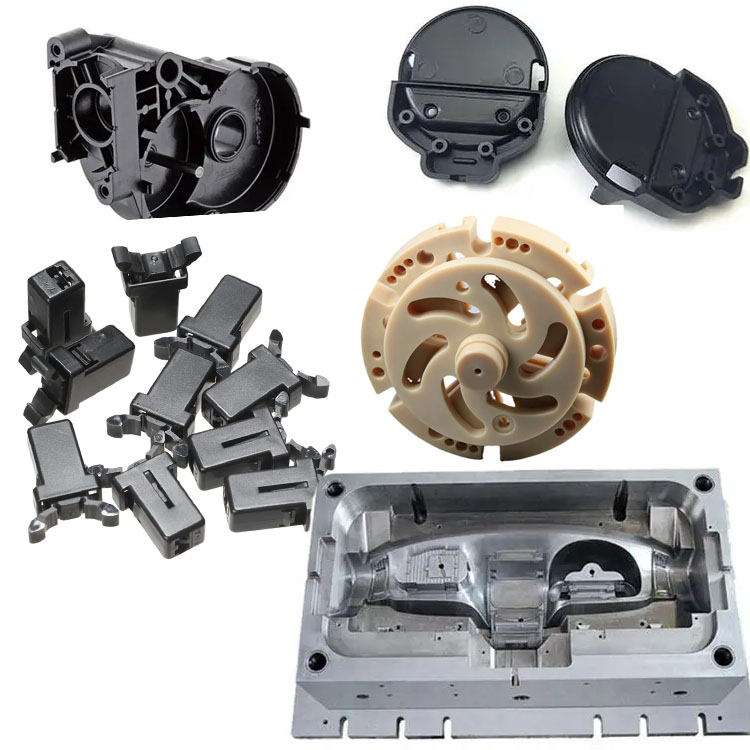

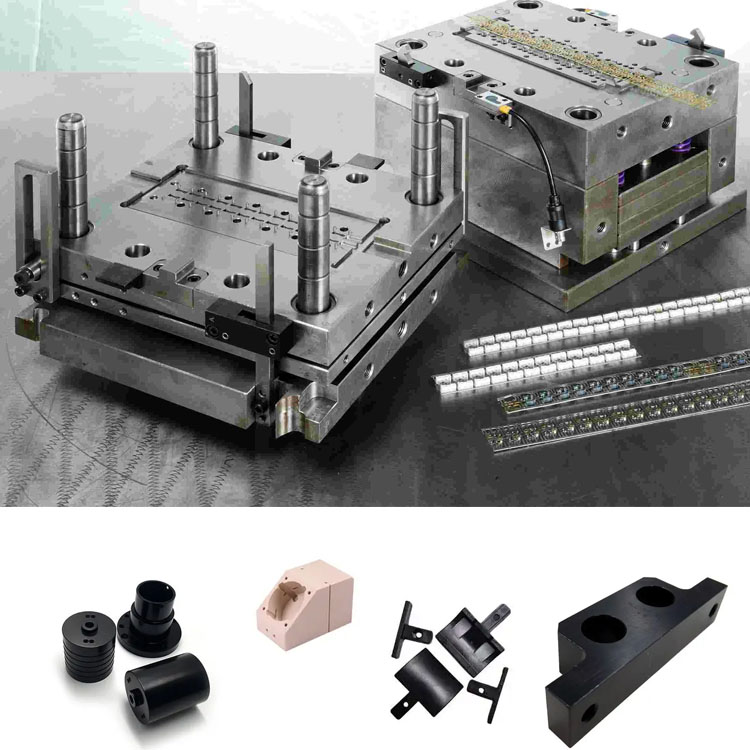

플라스틱 사출 금형 제작

플라스틱 성형 사양

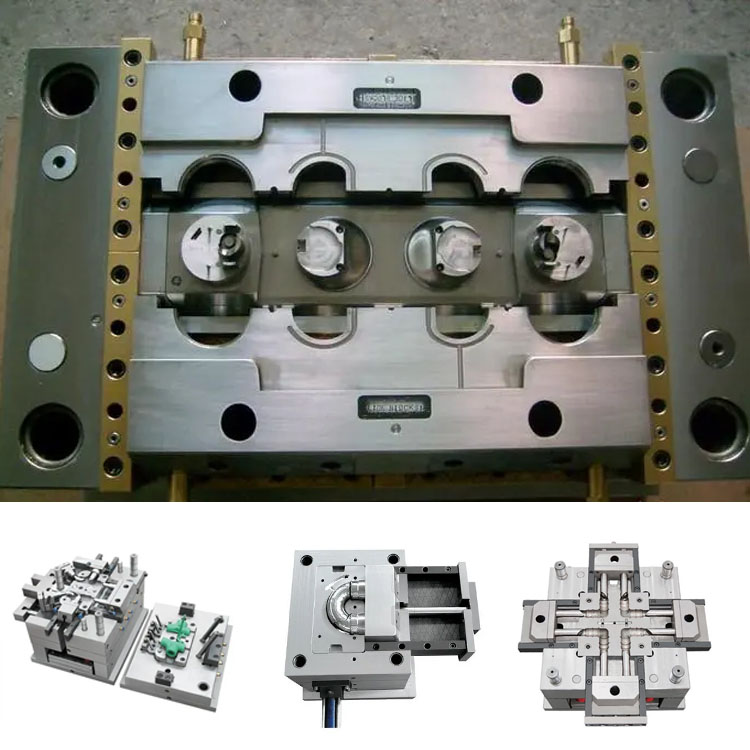

곰팡이 설계 :
