초정밀 사출성형

초정밀 사출 성형은 고정밀 사출 장비, 전용 금형 및 엄격한 공정 제어를 통해 매우 작은 크기(일반적으로 부품 무게 <1g, 형상 크기 <0.1mm) 또는 매우 높은 정밀도 요구 사항(치수 공차 ≤±0.001mm, 기하학적 공차 ≤±0.0005mm)을 갖는 플라스틱 부품의 성형을 실현하는 첨단 사출 성형 기술을 말합니다. 핵심 특징은 기존 사출 성형의 정밀도 한계를 극복하고 부품 무게 편차 ≤±0.005g 및 표면 거칠기 Ra≤0.02μm로 미세 구조(예: 마이크로 채널, 마이크로 기어 톱니 두께 <0.05mm)로 복잡한 부품을 성형할 수 있다는 것입니다. 일반 정밀 사출 성형(공차 ±0.01mm)에 비해 초정밀 사출 성형은 크기 제어, 중량 일관성 및 미세 구조 성형 능력이 대폭 향상됩니다. 마이크로일렉트로닉스, 최소침습 의료기기, 항공우주 마이크로 부품 등의 분야에서 널리 사용되고 있으며, 고급 제품의 소형화 및 집적화를 실현하기 위한 핵심 제조 기술입니다.

P&M 초정밀 사출 성형 소개

1 초정밀 사출성형의 핵심특징

1. 초소형, 초고정밀 제어

치수 정밀도: 형상 크기가 0.1mm 미만인 부품(예: 의료용 카테터 내경 0.08mm, 마이크로 전자 커넥터 핀 폭 0.06mm)을 안정적으로 성형할 수 있으며 치수 공차는 ±0.001mm 이내로 제어되어 일반 정밀 사출 성형의 ±0.01mm를 훨씬 초과합니다.  폐쇄 루프 제어 사출 성형기(위치 반복성 ±0.0001mm)를 통해 동일한 배치에 있는 부품의 치수 일관성을 보장합니다(편차 ≤±0.0005mm).

기하학적 정밀도: 금형 캐비티의 초정밀 가공(정밀도 ±0.0003mm) 및 사출 성형 중 압력/온도의 실시간 조정을 통해 달성되는 마이크로기어 피치 누적 오류 ≤ ±0.0008mm, 마이크로채널 동축성 ≤±0.0005mm와 같은 부품 기하학적 공차의 엄격한 제어.

무게 정밀도: 무게가 0.5g 미만인 마이크로 부품(예: 의료용 마이크로 밸브, 마이크로 센서 하우징)의 경우 주입량(최소 주입량 최대 0.001cm3) 및 압력 유지 공정의 정밀한 제어를 통해 무게 편차가 ±0.005g 이내로 제어되어 무게 변동으로 인한 부품의 기능적 영향을 방지합니다.

2. 복잡한 미세구조 성형능력

미세 정밀 사출 성형은 기존 사출 성형으로는 형성하기 어려운 미세 구조를 달성하여 고급 제품의 기능적 요구 사항을 충족할 수 있습니다.

마이크로채널 및 미세다공성 구조: 단면 크기가 0.05 × 0.05mm인 마이크로채널을 형성할 수 있으며(바이오칩 및 마이크로 열교환기에 사용) 최소 미세다공 직경이 0.02mm(예: 의료용 분무기 노즐)이고 기공 벽이 매끄러우며(Ra ≤ 0.01μm) 버 또는 막힘이 없습니다.

마이크로 기어 및 마이크로 변속기 구조: 성형 계수가 0.01 이하(치형 두께 0.03-0.05mm), 톱니 표면 거칠기가 Ra 0.008 μm 이하, 전송 정확도가 ISO 1328 10등급 이상인 마이크로 기어는 마이크로 모터 및 정밀 기기의 변속기 요구 사항에 적합합니다.

마이크로어레이 및 마이크로텍스처 구조: 간격이 0.01~0.03mm인 마이크로어레이 돌출부(예: 광학 부품용 마이크로 렌즈 어레이) 또는 깊이가 0.005~0.01mm인 마이크로텍스처가 부품 표면에 형성되며, 구조적 복제 정확도는 ≥ 95%이고 변형이나 손실이 없습니다.

3. 재료 및 공정의 높은 적응성

초정밀 사출 성형에는 다양한 재료 특성과 부품 기능을 기반으로 맞춤형 매칭 공정 매개변수가 필요합니다.

정확한 재료 선택: 성형 정확도에 영향을 미치는 불순물을 피하기 위해 일반적인 재료에는 LCP, POM 및 PC가 포함됩니다.

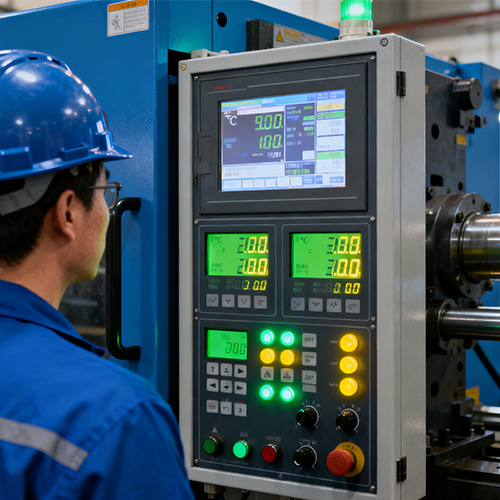

공정 매개변수 개선: 과도한 용융 전단으로 인한 미세 구조 변형을 방지하려면 사출 속도를 1~5mm/s 이내로 정밀하게 제어해야 합니다. 보압을 점진적으로 조정하고 부품의 다양한 영역에 대해 차별화된 보압을 설정하여 국부적인 수축을 보상합니다.

엄격한 환경 제어: 생산 환경은 부품의 표면 품질에 영향을 미치는 금형 열 변형이나 먼지 부착을 유발할 수 있는 온도 변동을 방지하기 위해 일정한 온도, 습도 및 먼지가 없어야 합니다.

II 초정밀 사출성형 생산공정

1.제품설계 및 금형개발

(1) 제품 디자인

구조 설계: CAD 소프트웨어를 사용하여 미세구조 치수 및 위치 공차에 대한 주석을 중심으로 1:10 확대된 3D 모델을 그립니다. 중복 구조를 줄이고 미세 구조와 주요 구조 간의 응력 충돌을 피하기 위해 토폴로지 최적화를 채택합니다.

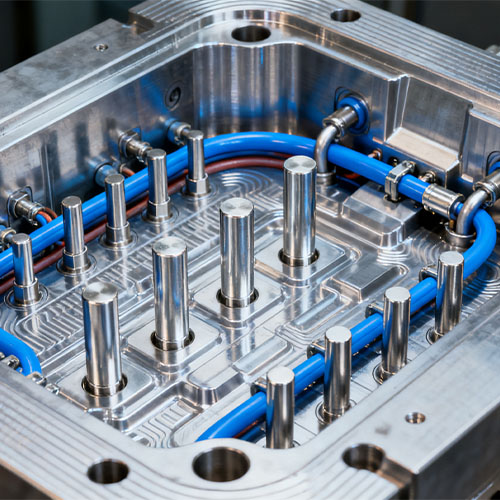

(2) 금형개발

금형 재료: 금형 캐비티는 분말 야금 고속도강 또는 단결정 다이아몬드로 만들어져 내마모성과 표면 정확도를 보장하며 금형 수명은 ≥ 100000배입니다.

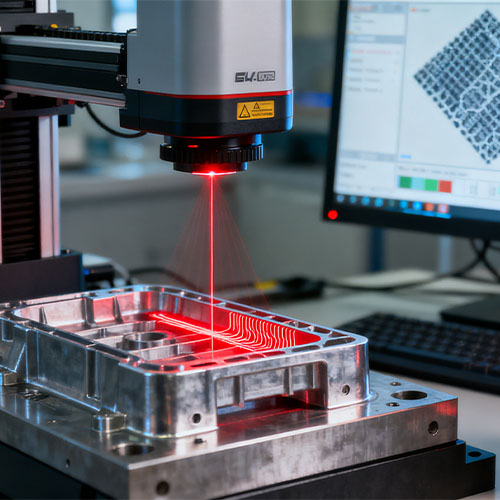

캐비티 가공: 저속 와이어 EDM, 집속 이온빔 가공, 다이아몬드 공구 선삭 등 초정밀 가공 기술을 사용합니다. 미세 구조 복제의 정확성을 보장하기 위해 캐비티 표면을 연마합니다.

2. 원료 준비 및 사출 성형

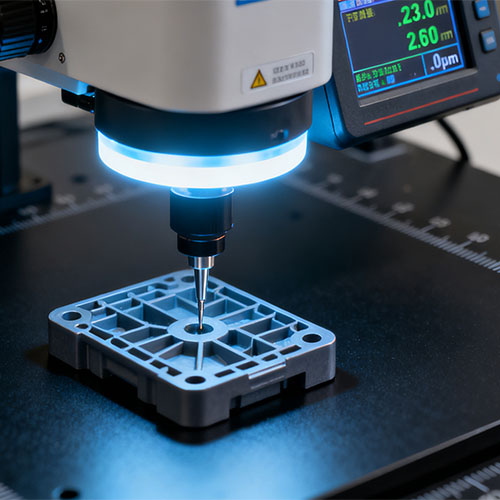

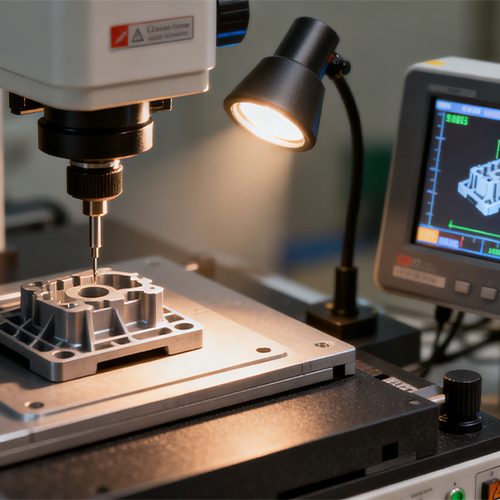

3. 후가공 및 품질검사

P&M 초정밀 사출성형(사양)

P&M 초정밀 사출 성형 기능 및 응용

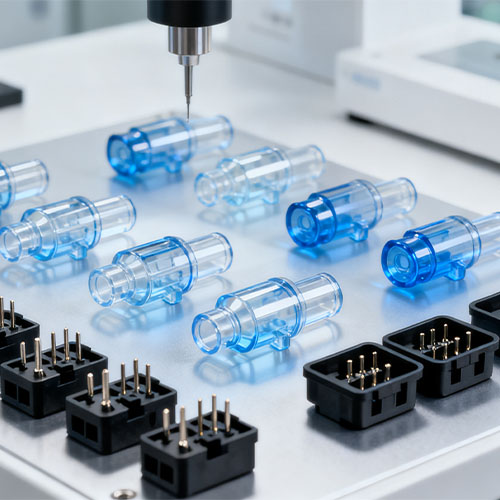

1. 마이크로 전자공학 및 반도체 산업)

핵심 요구 사항: 초소형 크기, 높은 절연성, 높은 온도 저항성, 칩 패키징 및 마이크로 커넥터와 같은 구성 요소에 적합합니다.

2. 의료용 최소 침습 기기 산업

핵심 요구 사항: 생체 적합성, 고정밀 미세 구조, 무균성, 최소 침습 수술 기구 및 진단 장비에 대한 적응성.

3. 항공우주 및 마이크로 기기 산업

핵심 요구 사항: 높은 신뢰성, 극한 환경에 대한 내성, 경량, 마이크로 센서 및 내비게이션 구성 요소에 적합합니다.

맞춤화 프로세스

공장&회사소개

NingBo Plastic Metal Product Co.,Ltd(P&M)는 상하이 북쪽, 닝보 항구 동쪽 항저우 베이 브릿지 남쪽 끝에 있는 소위 금형 도시, 플라스틱 왕국 Yuyao에 위치하고 있으며 육로, 해상 및 항공 교통이 네트워크로 연결되어 육로, 해상 및 항공 교통이 긴밀하게 연결된 이중선인 329번 국도에 위치해 있습니다.

풍부한 기술력, 과학적 관리 방법 및 우수한 애프터 서비스로 전 세계 고객의 깊은 신뢰와 환영을 받는 제품입니다. P&M은 금형 설계, 플라스틱 제품 제조 및 자동 생산을 달성하기 위해 향상된 개발 및 생산 시스템을 보유하고 있습니다. 당사의 주요 제품은 플라스틱 금형, 플라스틱 제품, 금속 제품의 설계 및 제조입니다. 우리 기업의 제품 90%는 미국, 유럽, 독일, 일본, 호주 등으로 수출됩니다. 수년 동안 회사는 원료 연구에 전념해 왔습니다. 자체 상표와 수십 개의 특허를 보유하고 있어 금형 제작 및 제품 생산에 대한 보다 편리한 기술 지원을 제공합니다. P&M은 2008년부터 Shundi Mold Factory라는 이름으로 국내 사업을 시작했습니다. 그리고 2014년부터 국제 시장을 열었습니다. 우리는 항상 품질 우선, 시간 우선 원칙을 고수합니다. 고객에게 최고 품질의 제품을 제공하는 동시에 생산 효율성을 극대화하고 생산 시간을 단축하도록 노력하십시오. 저희 회사는 창립이래 단 한번도 고객을 잃지 않았다는 사실을 고객 여러분께 말씀드릴 수 있어 자랑스럽습니다. 제품에 문제가 있을 경우 적극적으로 해결책을 모색하고 끝까지 책임지겠습니다.

P&M은 시장 지향적인 삶의 질을 고수하고 고품질 서비스와 신제품의 지속적인 개발에 중점을 두고 더 나은 기업 이미지를 구축하기로 결심하며 국내외 친구들과 폭넓은 비즈니스 교류 및 협력을 통해 빛나는 성과를 창출하고 있습니다.

포장

귀하의 필요에 따라 포장

1. 항공으로 배송하는 데 3-7일이 소요됩니다.

상품은 DHL, Fedex, UPS로 배송될 수 있습니다.

2. 바다로 배달 시간은 항구에 따라 다릅니다.

동남아시아 국가에는 약 5-12일이 소요됩니다.

중동 국가에는 약 18-25일이 소요됩니다.

유럽 ​​국가에는 약 20-28일이 소요됩니다.

미국 국가에는 약 28-35일이 소요됩니다.

호주에는 약 10-15일이 소요됩니다.

아프리카 국가에는 약 30-35일이 소요됩니다.

어린이를 중심으로 한 P&M 자전거 부품은 어린이의 아름다운 어린 시절에 밝은 색을 더하는 것을 목표로 안전, 건강, 재미의 균형을 이루고 있습니다. 우리는 여러분과 함께 우리 아이들을 위해 봉사할 수 있기를 기대합니다.

아이의 성장 길은 벽돌과 타일로 포장되어 있다.

FAQ

1. 우리는 누구인가?

우리는 중국 절강에 본사를 두고 있으며 2014년부터 북미(30.00%), 남부 유럽(10.00%), 북부 유럽(10.00%), 중앙 아메리카(10.00%), 서유럽(10.00%), 중동(10.00%), 동부 유럽(10.00%), 남부에 판매하고 있습니다. 미국(10.00%). 우리 사무실에는 총 51-100명의 직원이 있습니다.

2. 품질을 어떻게 보장할 수 있나요?

대량 생산 전 항상 사전 제작 샘플입니다.

선적 전 항상 최종 검사를 수행합니다.

3. 우리에게서 무엇을 살 수 있나요?

금형, 플라스틱 제품, 금속 제품, 치과 제품, CNC 가공.

4. 왜 다른 공급업체가 아닌 당사에서 구매해야 합니까?

우리는 모든 종류의 3d 디자인, 3d 인쇄 및 플라스틱 금속 금형 공구 및 제품을 주로 취급합니다. 우리는 우리 자신의 엔지니어와 공장을 가지고 있습니다. 원스톱 공급: 3D 디자인 - 3D 프린팅 - 금형 제작 - 플라스틱 사출.

5. 어떤 서비스를 제공할 수 있나요?

허용되는 배송 조건: FOB,CFR,CIF,EXW,FCA,DDP,DDU;

허용되는 결제 통화: USD, EUR;

허용되는 지불 유형: T/T, L/C, PayPal, 서부 동맹, 에스크로;

구사 가능한 언어: 영어, 중국어, 스페인어, 프랑스어, 러시아어.

6.귀하의 서비스의 특징은 무엇입니까?

1. 당사 제품이나 가격에 관한 문의사항은 24시간 이내에 답변해 드립니다.

2. 잘 훈련되고 경험이 풍부한 직원이 유창한 영어로 귀하의 모든 문의에 답변해 드립니다.

3. 신청 또는 판매 기간 중 문제 해결을 위한 지원을 제공합니다.

4. 동일한 품질을 기반으로 한 경쟁력 있는 가격.

5. 대량 생산 품질과 동일한 샘플 품질을 보장합니다.
