3D 프린팅에서 생산 금형까지: 프로토타입 디자인이 시장에 출시되는 방법

정교하게 디자인된 플라스틱 프로토타입이 디자이너의 작업대 위에 조용히 놓여 있습니다. 그것과 매장 진열대를 가득 채울 수천 개의 제품 사이에는 "틀"이라고 알려진 틈이 있습니다. 이 격차는 수많은 창의적인 아이디어의 무덤이었습니다.

상하이 스타트업 스튜디오에서 산업 디자이너 Li Wei가 손에 들고 있는 3D 프린팅 프로토타입인 인체공학적 애완동물 사료 공급기를 주의 깊게 살펴보고 있습니다.

"우리는 이 프로토타입을 17개 버전으로 반복했습니다."라고 그녀는 샘플을 부드럽게 회전시키며 말했습니다. "하지만 온라인 플랫폼에서 판매하려면 최소 5,000개 이상을 생산해야 합니다."

단일 제품에서 배치 생산까지, 설계에서 상품까지, 이 경로에서 가장 중요한 단계는 3D 프린팅에서 사출 성형 대량 생산까지 제조 격차를 해소하는 것입니다.

01 프로토타입의 가치와 한계

3D 프린팅은 프로토타입 제작에 혁명을 일으켰습니다. 이제 디자이너는 기존 비용보다 훨씬 적은 비용으로 며칠 또는 몇 시간 내에 아이디어를 물리적 개체로 변환할 수 있습니다.

이 기술을 사용하면 빠른 반복이 가능합니다. Li Wei 팀은 두 달에 걸쳐 애완동물 급식기에 대한 다양한 각도, 용량 및 재료 효과를 테스트했습니다. "내부 구조를 관찰하기 위해 투명한 버전도 인쇄했습니다."라고 그녀는 작업대에 있는 다채로운 프로토타입을 가리키며 말합니다.

그러나 3D 프린팅에는 극복할 수 없는 한계가 있습니다. 프로토타입당 재료 비용은 사출 성형 제품보다 수십 배 높을 수 있으며 생산 속도도 완전히 다릅니다. 피더 1개를 3D 프린팅하는 데 6시간이 걸리는 반면, 사출 성형 기계는 30초마다 8개를 생산할 수 있습니다.

베테랑 제조 엔지니어인 Chen Jianguo는 "더 중요한 문제는 성능 차이입니다."라고 설명합니다. "3D 프린팅의 층별 구조는 이방성을 초래하는 반면, 사출 성형 제품은 더 나은 무결성과 더 높은 강도를 갖습니다."

02 격차 해소를 위한 중요한 결정

프로토타입에서 대량 생산으로 전환할 때 설계자가 직면하는 첫 번째 중요한 결정은 언제 금형을 제작할 것인가입니다.

금형을 만드는 것은 수만 위안에서 수십만 위안에 이르는 선행 투자를 의미하며, 이는 스타트업 팀에 상당한 위험을 초래합니다. Chen은 "금형이 너무 일찍 또는 너무 늦게 만들어졌기 때문에 너무 많은 설계가 실패하는 것을 보았습니다."라고 말합니다.

이 결정의 기준에는 설계 성숙도, 시장 수요 검증, 생산 규모 예측이 포함됩니다. Li Wei 팀은 자사 제품에 대한 사전 주문이 3,000건 이상 확보된 후에야 금형에 투자하기로 결정했습니다.

금형 제작 전 설계 최적화도 마찬가지로 중요합니다. 설계자는 균일한 벽 두께, 적절한 구배 각도, 합리적인 분할선 위치 등 사출 성형 공정의 요구 사항을 고려해야 합니다.

Chen은 "주형 제작에 직접 사용하면 많은 아름다운 3D 프린팅 프로토타입이 실패할 것"이라고 지적합니다. "예를 들어, 이 피더의 초기 설계에는 직각과 두께 변화가 너무 많았습니다. 사출 성형 생산에 맞게 조정하기 위해 23가지 수정 사항을 제안했습니다."

03 금형: 대량생산의 길을 닦다

금형은 사출성형 대량생산을 위한 핵심 도구이자 최대 규모의 초기 투자금입니다. 간단한 단일 캐비티 금형의 비용은 30,000~80,000RMB인 반면, 복잡한 다중 캐비티 금형의 비용은 수십만 달러에 달할 수 있습니다.

금형 제조 자체는 정밀 엔지니어링 프로세스입니다. 현대 금형 공장에서는 CNC 공작 기계, 방전 가공(EDM) 및 심공 드릴링 장비를 사용하여 특수강 블록을 인간 머리카락 직경의 10분의 1에 달하는 0.005mm의 정확도로 금형으로 가공합니다.

금형 설계자 Zhao Feng은 "금형은 단순히 프로토타입을 복사하기 위한 것이 아니라 생산 공정을 최적화하기 위한 것"이라고 말합니다. "우리는 모든 사이클에서 자격을 갖춘 제품을 효율적으로 생산할 수 있도록 게이트 위치, 냉각 시스템 및 배출 메커니즘을 고려해야 합니다."

금형의 수명은 단위당 제품 비용에 직접적인 영향을 미칩니다. 고품질 금형은 수백만 개의 제품을 생산할 수 있으므로 금형 비용을 품목당 단 몇 센트로 상각할 수 있습니다.

04 시험 금형 및 조정

첫 번째 금형이 완성되면 본격적인 테스트가 시작됩니다. 시험 성형은 금형 설계를 검증하고 사출 성형 매개변수를 조정하는 핵심 단계로, 일반적으로 3~5회의 반복이 필요합니다.

Chen은 Li Wei 팀의 경험을 이렇게 회상합니다. "첫 번째 시험 실행에서는 종종 다양한 문제가 드러납니다." "처음에는 피더에 수축과 눈에 띄는 용접선 문제가 있었습니다."

온도, 압력, 속도, 시간 등 사출 매개변수를 조정하여 엔지니어는 점차 생산 공정을 최적화합니다. 동시에, 금형 자체에는 마감을 개선하기 위해 표면을 연마하거나 효율성을 높이기 위해 냉각 채널을 수정하는 등의 미세 조정이 필요할 수 있습니다.

Li Wei는 전체 시험 성형 과정을 목격했습니다. "첫 번째 사출 성형 피더가 금형에서 배출되는 것을 보는 것은 3D 프린팅과 완전히 다른 느낌이었습니다. 더 견고하고 질감이 더 균일했으며 '진짜' 제품에 더 가까운 느낌이었습니다."라고 그녀는 말합니다.

05 재료선택의 경제학

3D 프린팅에서 사출 성형으로의 전환은 재료 선택에도 근본적인 변화를 가져옵니다. 3D 프린팅은 일반적으로 PLA 또는 ABS와 같은 전용 필라멘트를 사용하는 반면, 사출 성형은 비용 구조가 다른 광범위한 엔지니어링 플라스틱을 제공합니다.

"우리는 궁극적으로 식품 등급 PP(폴리프로필렌) 소재를 선택했습니다"라고 Li Wei는 설명합니다. "안전할 뿐만 아니라 3D 프린팅 재료보다 비용이 훨씬 저렴하고 성형성이 더 좋습니다."

재료 비용은 사출 성형 생산에서 중요한 부분을 차지합니다. 재료 사용량을 줄이기 위해 설계를 최적화하고 비용 효과적인 재료 공급업체를 선택하는 것은 제품의 시장 경쟁력에 직접적인 영향을 미칠 수 있습니다.

대규모 생산으로 인해 재료 재활용도 가능해졌습니다. 사출 성형 시 발생하는 스프루 런너와 불량 부품을 일정 비율로 분쇄하여 생산에 다시 투입할 수 있어 비용이 더욱 절감됩니다.

06 생산 리듬 및 품질 관리

대량 생산에 들어가면 생산 리듬과 품질 관리가 중요해집니다. 중형 사출성형기는 하루에 수만 개의 피더를 생산할 수 있습니다. 각 제품이 표준을 충족하는지 어떻게 보장합니까?

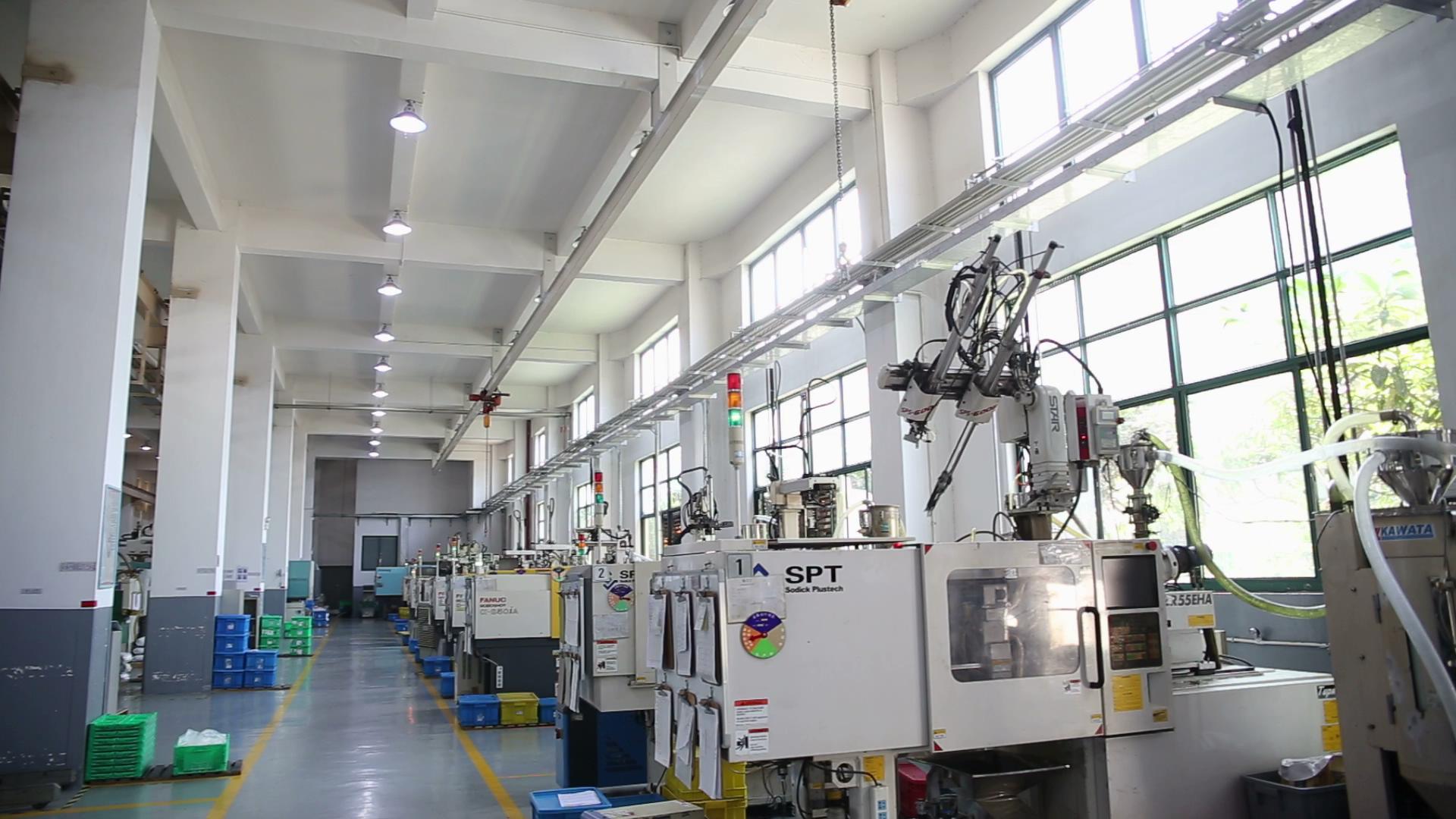

현대식 사출 성형 작업장은 다양한 모니터링 방법을 갖추고 있습니다. 센서는 사출 압력과 온도를 실시간으로 모니터링합니다. 비전 시스템은 각 제품의 표면 결함을 검사합니다. 치수 측정 및 기능 테스트를 위해 정기적인 샘플링을 실시합니다.

Chen은 "우리는 생산 라인에 3개의 검사 지점을 설정했습니다"라고 말했습니다. "모든 검사를 통과한 제품만 포장, 보관됩니다."

품질 관리는 제품의 일관성뿐만 아니라 브랜드 평판에도 영향을 미칩니다. 결함률이 잘 통제된 생산 라인은 브랜드의 판매 후 비용을 크게 절감할 수 있습니다.

07 시장으로 가는 길

사출 성형 애완동물 사료의 첫 번째 배치가 생산 라인에서 나오면 시장으로의 여정이 이제 막 시작됩니다.

포장 디자인은 운송 중 보호와 소매 환경에서의 매력을 고려해야 합니다. Li Wei 팀은 피더의 기능을 보여주기 위해 창문이 있는 포장을 특별히 디자인했습니다. "소비자는 피더의 각도와 질감을 직관적으로 볼 수 있습니다"라고 그녀는 말합니다.

대량 생산 이후 물류 및 재고 관리는 새로운 과제를 제시합니다. Li Wei는 "생산 속도, 재고 비용, 시장 수요의 균형을 맞춰야 합니다"라고 말합니다. "이것은 프로토타입 제작과는 완전히 다른 고려 사항입니다."

3D 프린팅 프로토타입에서 사출 성형 대량 제품으로의 전환은 단순한 제조 방법의 변화가 아니라 사고방식의 변화입니다. 디자이너는 하나의 정교한 개체를 만드는 것에서 효율적으로 생산 가능하고 시장 경쟁력이 있는 제품을 디자인하는 것으로 옮겨야 합니다.

Li Wei 스튜디오의 윙윙거리는 3D 프린터부터 공장의 리드미컬하게 작동하는 사출 성형 기계까지; 작업대의 고유한 프로토타입부터 창고에 가지런히 쌓여 있는 수천 개의 제품에 이르기까지 이 경로의 각 단계에는 서로 다른 전문 지식과 결정이 필요합니다.

금형은 디자인과 시장, 프로토타입과 제품을 연결하는 창의성의 다리입니다. 상당한 투자가 필요하지만 좋은 아이디어를 실행 가능한 비즈니스로 전환하는 데 필수적인 경로입니다.

애완동물 급식기가 출시된 지 첫 주에 Li Wei 팀은 첫 번째 사용자 피드백을 받았습니다. "한 고객은 이 먹이통이 이전에 사용했던 것보다 훨씬 더 잘 작동한다고 말했고, 그녀의 고양이는 마침내 음식을 사방에 흩뿌리는 것을 멈췄습니다."라고 Li Wei는 웃으며 말했습니다.

지금 이 순간, 3D 프린터로 시작된 여정은 마침내 올바른 목적지, 즉 현실 세계의 실제 요구 사항을 충족시키는 데 도달했습니다.
