사출 금형베이스의 소개 및 사용
2025-03-28

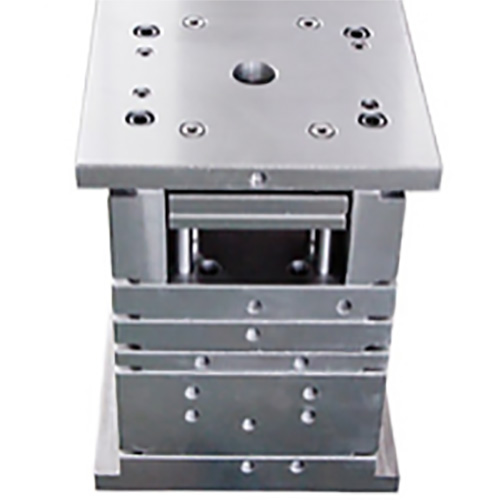

곰팡이 프레임의 핵심 기능 및 구조 구성 요소
1. 기본 정의
그만큼곰팡이사출 금형의 프레임은 금형의 골격 시스템으로 성형 부품에 대한 정확한 위치 및 구조적지지를 제공합니다. 금형 프레임의 품질은 곰팡이 수명 (최대 50 만 ~ 1 백만 회 개방 및 폐쇄) 및 제품 차원 정확도 (최대 ± 0.02mm)에 직접 영향을 미칩니다.
2. 일반적인 구조
1). 기본 모듈 :베이스, 고정 블록. QT600 연성 철으로 만들어진 평탄도 ≤0.02mm/m, 최대 3000t의 클램핑 력을 견딜 수 있습니다.
2). 형성 모듈 : 하부 템플릿, 상단 템플릿. S50C 강철 템퍼링 처리, 경도 HRC28-32, 템플릿 두께 내성 ± 0.01mm
3). 가이드 시스템 : 가이드 칼럼 어셈블리, 안내 슬리브. 20cr 기화 및 담금질, 경도 HRC58-62, 핏 클리어런스 0.01-0.03mm, 스트레이트 니스 ≤0.005mm/300mm
4). 배출 시스템 : 바닥 바늘판, 하부 워터 플레이트. Titanium Nitride Coated Ejector, 표면 거칠기 RA0.2, 배출 뇌졸중 반복성 ± 0.02mm
우리 공장에는 자체 곰팡이 프레임 설계 계획이 있으며 자체 설계 계획은 금형 비용을 많이 줄일 수 있습니다. 고객 요구 사항에 따라 표준 금형 프레임을 사용할 수도 있습니다.
표준 금형 프레임의 장점 : 금형을 저장 시간 만들고 금형 유지 보수를보다 편리하게 만듭니다.
표준 금형 프레임의 단점 : 금형 비용을 증가시킵니다.
곰팡이 프레임 선택을위한 기술 사양
1. 크기 시스템 선택
Long Kee Standard (LKM) : 3 개의 시리즈로 나뉘어져 있습니다 : A/B/C, A 형 플레이트 두께 공차 ± 0.01mm, 의료와 같은 고정밀 필드에 적합합니다.
Hasco Standard : 가이드 열 직경 사양 φ20-φ80mm, 길이 공차 ± 0.02mm, 유럽 모델에 적합합니다.
맞춤형 금형 프레임 : 템플릿 길이 및 너비 치수 ± 0.05mm, 가이드 열 구멍 위치 ± 0.01mm
2. 재료 일치 원리
1) 일반 플라스틱 부품 : S50C 탄소 구조 강철, 담금질 및 템퍼링 HB180-220
2) 엔지니어링 플라스틱 부품 : P20 사전 중심 강철 (HRC30-34), 질화층 깊이 0.15-0.25mm
3) 광학적으로 투명한 부분 : 420 스테인레스 스틸, 진공 청소 된 HRC48-52, 미러 광택
곰팡이 프레임 사용을위한 주요 제어 지점
1. 설치 및 디버깅 프로세스
벤치 마크 교정 : 감지, 기본 평탄도 ≤0.02mm/1000mm을 위해 대리석 플랫폼을 사용합니다.
가이드 컬럼 어셈블리 : 냉동 조립 공정 사용 (-196 ℃ 액체 질소 냉각), 간섭 0.005-0.008mm
금형 테스트 : 감지를 위해 0.03mm 리드 와이어를 사용하고,곰팡이클리어런스 ≤0.005mm
2. 유지 보수 및 유지 보수 사양
일일 유지 보수 : 확인 가이드 열 윤활 (리튬 기반 그리스 NLGI 레벨 2 사용), 오일 주입 부피 0.5-1ml/홀
월간 유지 보수 : 가이드 열의 마모 (허용 값 ≤0.01mm/3 개월)의 마모를 측정하고 허용 오차를 벗어난 경우 교체하십시오.
연간 유지 보수 : 체크 템플릿 병렬 처리 (≤0.02mm/m), 안내 슬리브 내부 직경 난자 (≤0.005mm)
일반적인 결함 솔루션
1. 템플릿 오정렬 ≥ 0.05mm : 가이드 슬리브는 허용 범위에서 마모되어 가이드 슬리브를 교체하고 (클리어런스가 0.01-0.03mm로 복원 됨) 가이드 열을 연마합니다.
2. Ejector Jam : Ejector 플레이트 가이드 슬리브는 윤활유가 제대로 없어지고 오일 회로를 청소하고 ISO VG32 유압 오일을 교체하고 중앙 윤활 시스템을 추가하십시오.
3. 심한 플래시 : 템플릿 평탄도는 공차가없고 표면 분쇄기를 사용하여 수리, 표면 거칠기는 RA0.4에 도달하며 짝짓기 표면의 연삭 속도는 ≥ 85%입니다.
우리 공장은 17 년의 경험이 있습니다곰팡이곰팡이베이스에서 제작 및 경험이 풍부합니다. 곰팡이베이스의 생산은 기본 기술 중 하나입니다.
