플라스틱 사출 방열판 성형

플라스틱 사출 방열판 성형은 용융된 플라스틱을 사출 성형 공정을 통해 전용 금형에 주입하고, 냉각 후 방열 기능을 갖춘 플라스틱 부품을 생산하는 제조 기술입니다.

플라스틱의 가볍고 저렴한 장점과 방열 구조 설계를 결합한 이 기술은 전자 장비, 자동차 전자 제품 및 기타 분야에서 널리 사용되어 부품의 열 축적 문제를 해결합니다.

P&M 플라스틱 사출 방열판 성형 소개

금형 설계 및 제조

방열판 구조(핀 밀도, 두께, 방열 채널 등)에 따라 금형 캐비티를 설계하고 고정밀 가공(CNC 밀링, EDM 방전 가공 등)을 사용하여 금형 정확도를 보장하며 공차는 일반적으로 ±0.02mm 이내로 제어됩니다.

원료 준비

열 전도성 충전재(예: 흑연, 알루미늄 분말, 세라믹 입자)가 포함된 변성 플라스틱이 선택됩니다. 일반적인 기판에는 PP, PA66, PPS 등이 포함됩니다. 열 전도성은 10-50 W/(m·K)까지 증가할 수 있으며 동시에 재료의 고온 저항(일반적으로 ≥120℃의 장기 온도 저항 필요)을 보장합니다.

사출 성형

용융된 플라스틱을 고압(50-150MPa) 및 고속(50-200mm/s)으로 금형 캐비티에 주입하고, 압력 유지 단계(보유 압력은 일반적으로 사출 압력의 60%-80%)를 통해 플라스틱 수축을 보상한 다음 냉각 및 성형합니다(냉각 시간은 전체 사이클의 40%-60%를 차지함).

후처리

여기에는 탈형, 디버링(동결 트리밍 또는 레이저 절단으로 가능), 표면 처리(예: 열 전도성 코팅 스프레이, 진공 코팅)가 포함되며 일부 제품은 조립해야 합니다(예: 금속 방열 베이스와 결합).

P&M 플라스틱 사출 방열판 성형(사양)

P&M 플라스틱 사출 방열판 성형 기능 및 응용

一、기술적 장점 및 응용 시나리오

1. 기술적 장점

경량: 플라스틱 방열판의 무게는 동일한 부피의 금속 방열판보다 30%-60% 가벼워 휴대용 전자 장치(예: 노트북, 드론)에 적합합니다.

설계 유연성: 후속 용접이나 접합 없이 한 단계로 복잡한 구조(예: 특수 모양의 핀, 내장형 방열 채널)를 형성할 수 있습니다.

비용 장점: 금형의 수명이 길고(최대 100만 사이클 이상) 대량 생산 효율이 높으며, 단가는 금속 가공보다 20%-40% 저렴합니다.

2. 적용 시나리오

가전제품:

라우터, 셋톱박스, LED 램프용 방열 모듈입니다.

자동차 전자:

차량 내 네비게이션, ADAS 시스템, 배터리 관리 시스템(BMS)용 방열 부품입니다.

산업용 장비:

주파수 변환기, 센서 및 충전 파일의 방열 구조입니다.

2, 품질 관리 포인트

열 방출 성능 테스트:

열화상 장비로 방열판의 표면 온도 분포를 측정하여 부품 온도가 정격 전력 하에서 안전 임계값을 초과하지 않는지 확인하십시오(예: IC 칩은 일반적으로 85℃ 이하가 필요함).

치수 정확도 테스트:

설계 공차 준수를 보장하기 위해 좌표 측정기를 사용하여 주요 치수(예: 핀 간격, 높이)를 감지합니다.

외관 결함 테스트:

육안검사시스템을 이용하여 재료부족, 기포, Burr 등의 불량여부를 확인하며 합격률은 99.5% 이상입니다.

맞춤화 프로세스

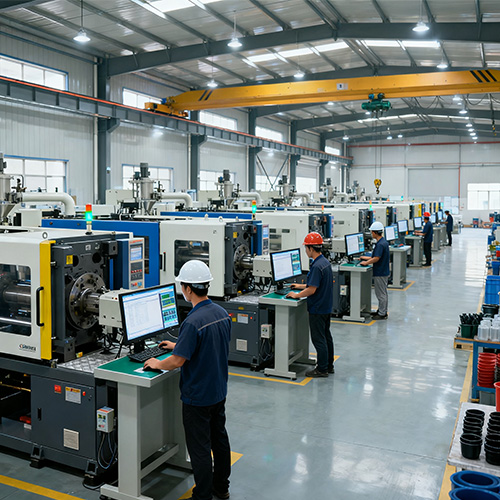

공장&회사소개

NingBo Plastic Metal Product Co.,Ltd(P&M)는 상하이 북쪽, 닝보 항구 동쪽 항저우 베이 브릿지 남쪽 끝에 있는 소위 금형 도시, 플라스틱 왕국 Yuyao에 위치하고 있으며 육로, 해상 및 항공 교통이 네트워크로 연결되어 육로, 해상 및 항공 교통이 긴밀하게 연결된 이중선인 329번 국도에 위치해 있습니다.

풍부한 기술력, 과학적 관리 방법 및 우수한 애프터 서비스로 전 세계 고객의 깊은 신뢰와 환영을 받는 제품입니다. P&M은 금형 설계, 플라스틱 제품 제조 및 자동 생산을 달성하기 위해 향상된 개발 및 생산 시스템을 보유하고 있습니다. 당사의 주요 제품은 플라스틱 금형, 플라스틱 제품, 금속 제품의 설계 및 제조입니다. 우리 기업의 제품 90%는 미국, 유럽, 독일, 일본, 호주 등으로 수출됩니다. 수년 동안 회사는 원료 연구에 전념해 왔습니다. 자체 상표와 수십 개의 특허를 보유하고 있어 금형 제작 및 제품 생산에 대한 보다 편리한 기술 지원을 제공합니다. P&M은 2008년부터 Shundi Mold Factory라는 이름으로 국내 사업을 시작했습니다. 그리고 2014년부터 국제 시장을 열었습니다. 우리는 항상 품질 우선, 시간 우선 원칙을 고수합니다. 고객에게 최고 품질의 제품을 제공하는 동시에 생산 효율성을 극대화하고 생산 시간을 단축하도록 노력하십시오. 저희 회사는 창립이래 단 한번도 고객을 잃지 않았다는 사실을 고객 여러분께 말씀드릴 수 있어 자랑스럽습니다. 제품에 문제가 있을 경우 적극적으로 해결책을 모색하고 끝까지 책임지겠습니다.

P&M은 시장 지향적인 삶의 질을 고수하고 고품질 서비스와 신제품의 지속적인 개발에 중점을 두고 더 나은 기업 이미지를 구축하기로 결심하며 국내외 친구들과 폭넓은 비즈니스 교류 및 협력을 통해 빛나는 성과를 창출하고 있습니다.

포장

귀하의 필요에 따라 포장

1. 항공으로 배송하는 데 3-7일이 소요됩니다.

상품은 DHL, Fedex, UPS로 배송될 수 있습니다.

2. 바다로 배달 시간은 항구에 따라 다릅니다.

동남아시아 국가에는 약 5-12일이 소요됩니다.

중동 국가에는 약 18-25일이 소요됩니다.

유럽 ​​국가에는 약 20-28일이 소요됩니다.

미국 국가에는 약 28-35일이 소요됩니다.

호주에는 약 10-15일이 소요됩니다.

아프리카 국가에는 약 30-35일이 소요됩니다.

어린이를 중심으로 한 P&M 자전거 부품은 어린이의 아름다운 어린 시절에 밝은 색을 더하는 것을 목표로 안전, 건강, 재미의 균형을 이루고 있습니다. 우리는 여러분과 함께 우리 아이들을 위해 봉사할 수 있기를 기대합니다.

아이의 성장 길은 벽돌과 타일로 포장되어 있다.

FAQ

1. 우리는 누구인가?

우리는 중국 절강에 본사를 두고 있으며 2014년부터 북미(30.00%), 남부 유럽(10.00%), 북부 유럽(10.00%), 중앙 아메리카(10.00%), 서유럽(10.00%), 중동(10.00%), 동부 유럽(10.00%), 남부에 판매하고 있습니다. 미국(10.00%). 우리 사무실에는 총 51-100명의 직원이 있습니다.

2. 품질을 어떻게 보장할 수 있나요?

대량 생산 전 항상 사전 제작 샘플입니다.

선적 전 항상 최종 검사를 수행합니다.

3. 우리에게서 무엇을 살 수 있나요?

금형, 플라스틱 제품, 금속 제품, 치과 제품, CNC 가공.

4. 왜 다른 공급업체가 아닌 당사에서 구매해야 합니까?

우리는 모든 종류의 3d 디자인, 3d 인쇄 및 플라스틱 금속 금형 공구 및 제품을 주로 취급합니다. 우리는 우리 자신의 엔지니어와 공장을 가지고 있습니다. 원스톱 공급: 3D 디자인 - 3D 프린팅 - 금형 제작 - 플라스틱 사출.

5. 어떤 서비스를 제공할 수 있나요?

허용되는 배송 조건: FOB,CFR,CIF,EXW,FCA,DDP,DDU;

허용되는 결제 통화: USD, EUR;

허용되는 지불 유형: T/T, L/C, PayPal, 서부 동맹, 에스크로;

구사 가능한 언어: 영어, 중국어, 스페인어, 프랑스어, 러시아어.

6.귀하의 서비스의 특징은 무엇입니까?

1. 당사 제품이나 가격에 관한 문의사항은 24시간 이내에 답변해 드립니다.

2. 잘 훈련되고 경험이 풍부한 직원이 유창한 영어로 귀하의 모든 문의에 답변해 드립니다.

3. 신청 또는 판매 기간 중 문제 해결을 위한 지원을 제공합니다.

4. 동일한 품질을 기반으로 한 경쟁력 있는 가격.

5. 대량 생산 품질과 동일한 샘플 품질을 보장합니다.
