플라스틱 루빅 큐브 사출 성형

플라스틱 루빅큐브 사출성형이란 루빅큐브의 핵심부품(큐브블록, 중앙샤프트슬리브, 스프링, 포지셔닝 버클 등)을 맞춤형 사출공정을 통해 생산하고 최종적으로 이를 유연하게 회전할 수 있고 복원기능을 갖춘 플라스틱 루빅큐브로 조립하는 기술을 말한다. 핵심 특징은 사출 성형 공정을 사용하여 고정밀 성형(치수 공차 ±0.02mm 이내)과 루빅스 큐브 구성 요소의 구조적 적응성을 실현하여 인접한 큐브 블록의 원활한 회전(회전 저항 50-100g)과 정밀한 위치 지정(오정렬 편차 ≤0.1mm)을 보장하는 것입니다. 전통적인 수동 처리 또는 3D 프린팅과 비교하여 플라스틱 루빅 큐브 사출 성형은 비용 관리와 제품 일관성의 균형을 유지하면서 대규모 표준화 생산을 실현할 수 있습니다. 장난감, 교육, 경쟁 스포츠 및 기타 분야에서 널리 사용되며 초보 수준부터 전문적인 속도 해결 수준까지 다양한 루빅스 큐브 요구 사항에 적응합니다.

P&M 플라스틱 루빅 큐브 사출 성형 소개

A、플라스틱 루빅큐브 사출 성형의 핵심 특성

1. 고정밀 부품 성형으로 원활한 회전 보장

큐브 블록 몰딩: 큐브 루빅스 큐브 블록의 측면 길이 공차는 ±0.01mm 이내로 제어되어야 합니다(예: 표준 56mm 루빅스 큐브의 경우 측면 길이 편차 ≤0.01mm). 조립 후 걸림을 방지하기 위해 인접한 면의 직각도 오류는 ≤0.05°입니다. 블록의 표면 평탄도는 0.02mm/m 이하로 인접 블록(간격 0.1mm 이하)과의 밀착성을 보장하며 회전 중에 흔들림이 발생하지 않습니다.

샤프트 슬리브 및 버클: 중앙 샤프트 슬리브의 내부 구멍 직경 공차는 ±0.005mm이고 중앙 샤프트와의 피팅 간격은 0.01-0.02mm이므로 걸림 없이 샤프트 주위의 샤프트 슬리브의 부드러운 회전을 보장합니다. 포지셔닝 버클의 돌출 높이 공차는 ±0.01mm이고, 인접한 블록의 홈과의 억지끼움은 0.02-0.03mm로 회전 시 정확한 포지셔닝과 명확한 피드백을 실현합니다(포지셔닝 느낌 오차 ≤10g).

2. 여러 부품의 통합 적용, 조립 공정 단순화

3. 소재 특성의 정확한 매칭, 내구성과 느낌의 균형

B、플라스틱 루빅 큐브 사출 성형의 생산 공정

1. 제품설계 및 금형개발

1) 제품 디자인

구조 설계: 매직 큐브의 모따기 치수(회전 지연을 줄이기 위한 R0.3-R0.5mm), 중심 축의 계단 위치 지정(샤프트 슬리브의 동축도가 0.01mm 이하인지 확인) 및 버클의 안내 경사(각도 15° -20°, 조립 용이) 설계에 중점을 두고 CAD 소프트웨어(SolidWorks, UG)를 사용하여 3D 모델을 그립니다.

시뮬레이션 검증: CAE 소프트웨어(Moldflow)를 사용하여 Rubik's Cube 블록의 주입 충전 공정을 시뮬레이션하고 벽 두께 분포를 최적화합니다(수축 흔적을 방지하기 위해 1.5-2mm 이내로 균일하게 제어). 모션 시뮬레이션(50~100g 표준 범위 내에서 설정)을 통해 회전 저항을 확인하고, 일관된 촉각이 보장되도록 포지셔닝 버클의 높이를 조정합니다.

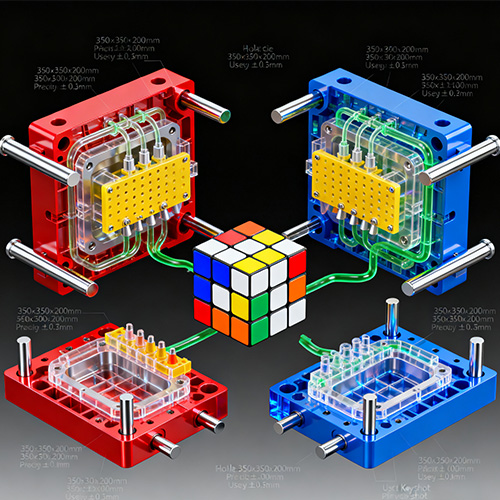

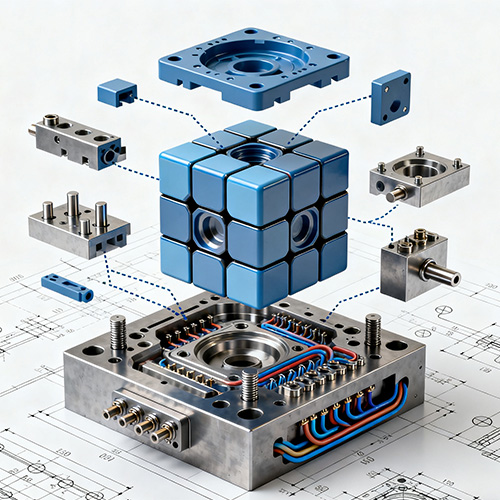

(2) 금형개발

금형 재질 : 매직 블록 금형은 S136 스테인레스 스틸 (강한 내식성과 우수한 연마 성능)로 만들어졌으며 샤프트 슬리브 금형은 H13 열간 금형강으로 제작되었습니다 (우수한 내마모성과 500,000 회 이상의 수명).

몰드 캐비티 설계: 매직 블록 몰드 캐비티는 블록의 매끄러운 표면을 보장하기 위해 거울 연마(Ra ≤ 0.012μm)를 채택합니다. 다중 캐비티 금형은 각 캐비티의 균일한 충전을 보장하기 위해 대칭 레이아웃(예: 1개의 금형과 12개의 캐비티의 원형 분포)을 채택합니다(충전 시간 차이 ≤ 0.5초).

냉각 시스템: 구성 요소의 두께에 따라 수로를 배열합니다(큐브 블록의 수로 사이의 거리는 15-20mm이고 냉각 시간은 15-20초). 이는 고르지 않은 냉각으로 인한 치수 편차를 방지합니다. 샤프트 슬리브 금형은 내부 구멍 크기(공차 ± 0.005mm)의 정확성을 보장하기 위해 형상적응형 냉각을 채택합니다.

2. 원료 준비 및 사출 성형

(1) 원료 전처리

(2) 사출성형

3. 부품 후처리 및 조립

(1) 후처리

(2) 조립

P&M 플라스틱 루빅큐브 사출성형(사양)

P&M 플라스틱 루빅 큐브 사출 성형 기능 및 응용

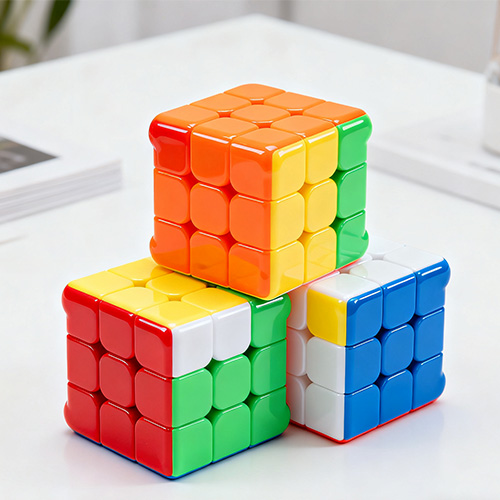

1. 입문용 어린이 루빅큐브

핵심 요구 사항: 높은 안전성, 저렴한 비용, 쉬운 작동, 3~10세 어린이에게 적합합니다.

사출 성형 및 재료 특징:

큐브 블록은 ABS 수지를 사용하고(저렴한 비용, 우수한 인성, 어린이가 떨어뜨릴 때 파손 방지) 모서리가 둥글게 처리되어 있습니다(스크래치 방지를 위해 R1.0-R1.5mm).

샤프트 슬리브와 중앙 샤프트는 일반 POM(기본 부드러움 요구 사항 충족)을 사용하고 스프링은 탄성 PP(저비용, 탄성력 50-60g, 강도가 작은 어린이에게 적합)를 사용합니다.

금형은 금형당 24개의 캐비티를 채택하고(생산량 증가 및 단가 절감), 표면은 무광 처리됩니다(강한 빛 반사를 방지하여 어린이의 눈을 자극하지 않음).

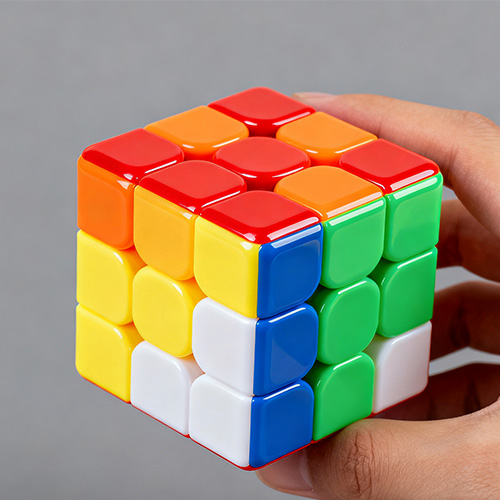

2. 전문 속도 해결 루빅 큐브

핵심 요구 사항: 낮은 회전 저항, 정확한 위치 결정, 강력한 내구성, 레이싱 선수(10~30세)에게 적합하며 초당 5~10회의 빠른 회전을 추구합니다.

사출 성형 및 재료 특성:

루빅스 큐브 블록은 PC/ABS 합금(충격 방지, 매끄러운 표면, Ra ≤ 0.1μm, 회전 마찰 감소)으로 만들어졌으며 균일한 벽 두께는 1.5mm(경량, 전체 무게 ≤ 80g)로 제어됩니다.

샤프트 슬리브와 중앙 샤프트는 내마모성이 높은 POM(5% PTFE 미세 분말 첨가, 마찰 계수가 0.15로 감소)으로 만들어졌으며 스프링 강철 스프링(탄성력 80-100g, 명확한 위치 피드백)과 결합되었습니다.

니들 밸브 핫 러너 금형(회전 시 게이트 잔여물이 미치는 영향을 줄이기 위해 12개의 캐비티가 있는 1개의 금형)을 사용하여 부품 크기 공차를 ± 0.005mm 이내로 제어하여 일관된 회전을 보장합니다.

3. 교육적이고 맞춤형 루빅 큐브

핵심 요구 사항: 기능 통합(예: 디지털/그래픽 식별), 개인화된 외관, 학교 교육 및 기업 선물 장면에 적합합니다.

사출 성형 및 재료 특성:

루빅스 큐브 블록은 PC/ABS 합금으로 만들어집니다(인쇄가 용이하고 스크린 인쇄 또는 물 전사 인쇄를 통해 숫자, 문자 또는 회사 로고를 추가할 수 있는 표면).

부분 교육 Rubik's Cube 통합 자석 위치 지정 구조(사출 성형 중 큐브 블록에 사전 내장된 자석 슬롯, 자석 정렬을 보장하기 위해 ± 0.02mm의 정확도)

맞춤형 스타일은 이중 색상 사출 성형 공정(예: 흰색 본체 및 빨간색 로고)을 채택하고 금형 디자인은 이중 색상 금형(8개의 캐비티가 있는 1개의 금형)으로 개인화된 외관과 통합 기능을 달성합니다.

맞춤화 프로세스

공장&회사소개

NingBo Plastic Metal Product Co.,Ltd(P&M)는 상하이 북쪽, 닝보 항구 동쪽 항저우 베이 브릿지 남쪽 끝에 있는 소위 금형 도시, 플라스틱 왕국 Yuyao에 위치하고 있으며 육로, 해상 및 항공 교통이 네트워크로 연결되어 육로, 해상 및 항공 교통이 긴밀하게 연결된 이중선인 329번 국도에 위치해 있습니다.

풍부한 기술력, 과학적 관리 방법 및 우수한 애프터 서비스로 전 세계 고객의 깊은 신뢰와 환영을 받는 제품입니다. P&M은 금형 설계, 플라스틱 제품 제조 및 자동 생산을 달성하기 위해 향상된 개발 및 생산 시스템을 보유하고 있습니다. 당사의 주요 제품은 플라스틱 금형, 플라스틱 제품, 금속 제품의 설계 및 제조입니다. 우리 기업의 제품 90%는 미국, 유럽, 독일, 일본, 호주 등으로 수출됩니다. 수년 동안 회사는 원료 연구에 전념해 왔습니다. 자체 상표와 수십 개의 특허를 보유하고 있어 금형 제작 및 제품 생산에 대한 보다 편리한 기술 지원을 제공합니다. P&M은 2008년부터 Shundi Mold Factory라는 이름으로 국내 사업을 시작했습니다. 그리고 2014년부터 국제 시장을 열었습니다. 우리는 항상 품질 우선, 시간 우선 원칙을 고수합니다. 고객에게 최고 품질의 제품을 제공하는 동시에 생산 효율성을 극대화하고 생산 시간을 단축하도록 노력하십시오. 저희 회사는 창립이래 단 한번도 고객을 잃지 않았다는 사실을 고객 여러분께 말씀드릴 수 있어 자랑스럽습니다. 제품에 문제가 있을 경우 적극적으로 해결책을 모색하고 끝까지 책임지겠습니다.

P&M은 시장 지향적인 삶의 질을 고수하고 고품질 서비스와 신제품의 지속적인 개발에 중점을 두고 더 나은 기업 이미지를 구축하기로 결심하며 국내외 친구들과 폭넓은 비즈니스 교류 및 협력을 통해 빛나는 성과를 창출하고 있습니다.

포장

귀하의 필요에 따라 포장

1. 항공으로 배송하는 데 3-7일이 소요됩니다.

상품은 DHL, Fedex, UPS로 배송될 수 있습니다.

2. 바다로 배달 시간은 항구에 따라 다릅니다.

동남아시아 국가에는 약 5-12일이 소요됩니다.

중동 국가에는 약 18-25일이 소요됩니다.

유럽 ​​국가에는 약 20-28일이 소요됩니다.

미국 국가에는 약 28-35일이 소요됩니다.

호주에는 약 10-15일이 소요됩니다.

아프리카 국가에는 약 30-35일이 소요됩니다.

어린이를 중심으로 한 P&M 자전거 부품은 어린이의 아름다운 어린 시절에 밝은 색을 더하는 것을 목표로 안전, 건강, 재미의 균형을 이루고 있습니다. 우리는 여러분과 함께 우리 아이들을 위해 봉사할 수 있기를 기대합니다.

아이의 성장 길은 벽돌과 타일로 포장되어 있다.
