스크램블러 커스텀 파트 성형

또한 당사는 플라스틱 원료공급업체, 인쇄업체 등과 협력관계를 구축하여 원료공급 및 인쇄품질을 확보하고 있습니다. 풍부한 경험과 완벽한 공급망을 통해 당사는 고객의 특정 요구 사항을 충족하는 고품질 맞춤형 스크램블러 맞춤형 부품 성형 제품을 제공할 수 있습니다. 동시에 우리는 10년의 전문 대외 무역 서비스 경험을 갖고 있으며 대외 무역 과정을 이해하고 고객에게 더 나은 서비스를 제공합니다. 스크램블러 맞춤형 부품 성형 제품의 경우 주로 사출 금형을 통해 수행되는 해당 플라스틱 부품을 만들 수 있습니다.

맞춤형 주파수 스크램블러(일반적으로 통신 보안 장비를 지칭함)의 부품 공정은 일반 정밀 사출 성형의 핵심을 훨씬 능가합니다. "고주파 전자 공학", "궁극적인 전자파 차폐" 및 "고신뢰성 구조 설계"를 통합하는 체계적인 엔지니어링입니다. 목표는 쉘을 만드는 것뿐만 아니라 내부의 고속 디지털 회로와 RF 회로의 안정적이고 기밀한 작동을 보장할 수 있는 "패러데이 케이지"를 만드는 것입니다.

�� 핵심 프로세스: 전자적 요구 사항부터 물리적 구현까지

전체 프로세스는 "전기 성능 중심 구조 설계" 원칙을 중심으로 이루어지며 다음과 같은 4가지 주요 단계로 나눌 수 있습니다.

1단계: 전자 장치 및 구조의 심층적인 협업 설계

이것이 모든 작업의 ​​초석입니다. 기계 엔지니어는 개념 단계부터 무선 주파수(RF) 엔지니어 및 PCB 레이아웃 엔지니어와 협력하여 작업해야 합니다.

핵심 제약 조건 정의: PCB 크기, 칩의 열 발생, 안테나 위치, RF 커넥터(예: SMA 헤드)의 유형 및 위치, 열 방출 요구 사항, 가장 중요한 전자기 호환성 수준을 명확하게 정의합니다.

차폐 캐비티 설계: 구조 설계의 핵심입니다. 인클로저 내부는 디지털 회로, 아날로그 회로, RF 회로 및 전원 공급 장치를 격리하여 상호 간섭을 방지하기 위해 여러 개의 독립적인 차폐 구획으로 계획되어야 합니다. 구획 간의 연결에는 정밀한 접지 스프링 조각 또는 전도성 개스킷 설치 구조의 설계가 필요합니다.

열 방출 및 신호 무결성: 차폐를 전제로 효율적인 열 방출 경로(예: 열 그리스 개스킷의 접촉 표면 및 열 방출 톱니 설계)를 계획합니다. 모든 고속 신호 라인과 RF 트레이스가 격벽을 통과할 때 차폐된 필터 커넥터 또는 특별히 설계된 비아 구조를 사용하여 전자기 누출을 방지해야 합니다.

2단계: 주요 재료 및 특수 공정 선택

재료 선택은 차폐 효과와 신뢰성을 직접적으로 결정합니다.

쉘 소재

선호되는 솔루션: 알루미늄 합금(예: 6061, 5052). CNC 가공을 통해 복잡하고 정밀한 구조를 구현할 수 있으며, 우수한 전기 전도성을 활용하여 전체적인 차폐를 구현할 수 있습니다. 표면은 전도성 산화로 처리됩니다.

고강도/복잡한 부품 솔루션: 다이캐스팅에 아연-알루미늄 합금을 사용한 후 구리 및 니켈 도금을 사용하여 높은 차폐 효율(SE)을 달성합니다.

저비용/경량 솔루션: ABS/PC 플라스틱 내벽에 도전층의 진공 코팅(스퍼터링)을 적용하지만, 차폐 성능 및 내구성은 일반적으로 금속 솔루션보다 낮습니다.

연결 및 밀봉

쉘의 접합 표면은 전도성 씰링 스트립 또는 금속 와이어 메쉬 개스킷을 위한 설치 홈으로 설계되어야 합니다.

버튼과 인터페이스 개구부에는 차폐 유리 또는 금속 필터를 사용해야 합니다.

나사를 조인 ​​후 하우징의 두 부분 사이의 저항이 매우 낮도록(일반적으로 밀리옴 수준) 모든 나사 구멍 주위에 깨끗한 금속 랩 표면을 설계해야 합니다.

3단계: 정밀 제조 및 시스템 통합

정밀 가공: 금속 하우징은 주로 고정밀 CNC 가공을 채택하여 RF 커넥터의 평탄도, 나사 기둥 정확도 및 설치 공차를 보장합니다. 다이캐스팅에는 정밀한 금형이 필요합니다.

표면처리 및 2차 가공 : 가공 후 알루미늄 합금에 전도성 산화를 실시합니다. 접촉 저항을 줄이기 위해 주요 접촉 표면을 추가로 금도금 또는 은도금해야 할 수도 있습니다. 그런 다음 전도성 개스킷, 접지 스프링, 차폐 필터 스크린과 같은 모든 부속품을 설치합니다.

시스템 사전 조립: PCB를 설치하기 전에 쉘의 전도성 연속성 테스트를 수행하여 각 차폐 구획 사이의 랩 저항이 설계 사양을 준수하는지 확인해야 합니다.

4단계: 엄격한 테스트 및 검증

일반적인 부품의 외관 및 크기 검사와는 달리 스크램블러 부품의 적격 여부를 확인하는 마지막 체크포인트입니다.

환경 신뢰성 테스트: 열악한 환경에서 구조가 변형되지 않고 차폐가 실패하지 않는지 확인하기 위해 고온 및 저온 사이클링, 습열, 진동 및 충격 테스트가 포함됩니다.

전자기 호환성 테스트

차폐 효과 테스트: 조립된 빈 쉘은 무향실에서 외부 무선 주파수 간섭에 대한 차폐 능력과 내부 신호 방사에 대한 억제 능력을 테스트합니다.

시스템 수준 EMC 테스트: PCB를 설치한 후 전체 기계의 방사 방출 및 내성 테스트를 수행하여 설계가 국가 군사 표준(GJB), MIL-STD-461 또는 FCC/CE 표준 등을 충족하는지 확인합니다.

장기 전기 성능 모니터링: 온도 주기 및 진동 프로세스 중에 주요 신호 경로의 임피던스와 차폐 캐비티의 접지 저항을 지속적으로 모니터링하여 안정적인 전기 성능을 보장합니다.

�� 포인트 및 파트너 선정

핵심 모순: 항상 "최적의 차폐 효과", "열 방출 효율", "구조적 강도/무게" 및 "비용/제조 가능성" 간의 균형을 추구합니다.

설계 반복: 이 프로세스는 시뮬레이션 기반에 크게 의존합니다. 금형 개방 또는 가공 전에 전자기 시뮬레이션 소프트웨어(예: CST, HFSS)를 사용하여 차폐 캐비티 설계를 시뮬레이션하고 최적화해야 합니다.

파트너: 사출 성형이나 일반 CNC만 이해하는 제조업체를 선택하지 마십시오. 군수산업, 항공우주, 고급 통신장비 부품 제조 경험이 있는 공급업체를 찾는 것이 필요합니다. 차폐, 접지 및 EMC와 같은 개념을 이해하고 해당 테스트 데이터 및 제안을 제공할 수 있어야 합니다.

우리는 고품질 스크램블러 맞춤형 부품 성형 제조를 제공하는 스크램블러 맞춤형 부품 성형 제조업체입니다. 스크램블러 맞춤형 부품 성형 제품을 맞춤화/개발하려는 경우 당사를 찾을 수 있습니다. 우리는 전문적인 사출 금형 설계 및 성숙한 제조 기술을 보유하고 있으며 제품 설계 - 금형 제작 - 제품 생산 - 제품 포장 - 제품 운송까지 원 스톱 서비스를 제공하여 모든 링크에서 귀하를 도울 수 있습니다. 저희를 찾아주시는 한, 저희는 최고의 서비스를 제공하고 제품 품질, 생산 시간, 정보 대화 등의 측면에서 귀하를 만족시킬 것입니다.

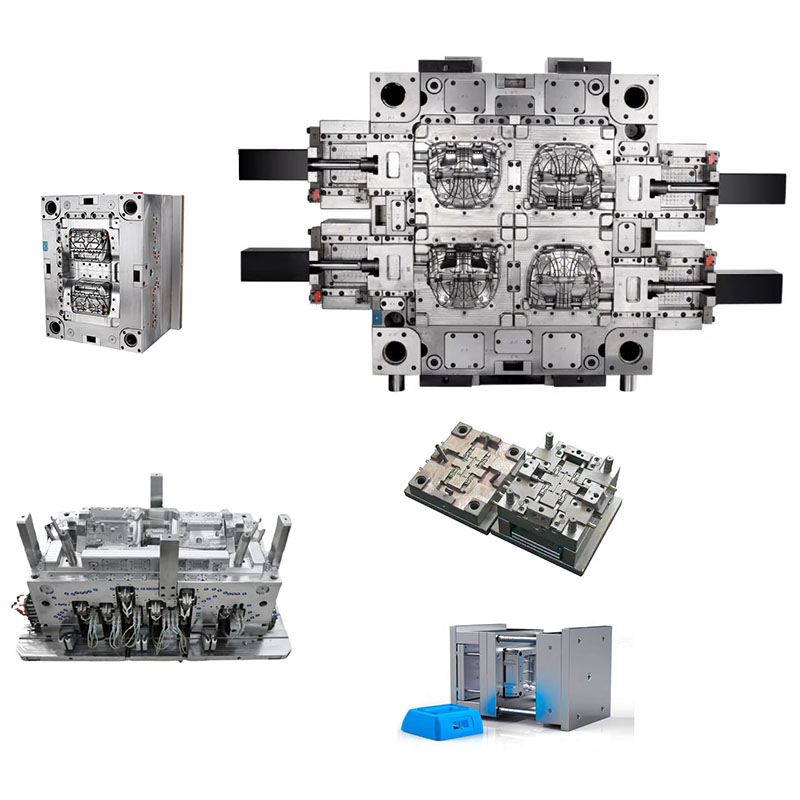

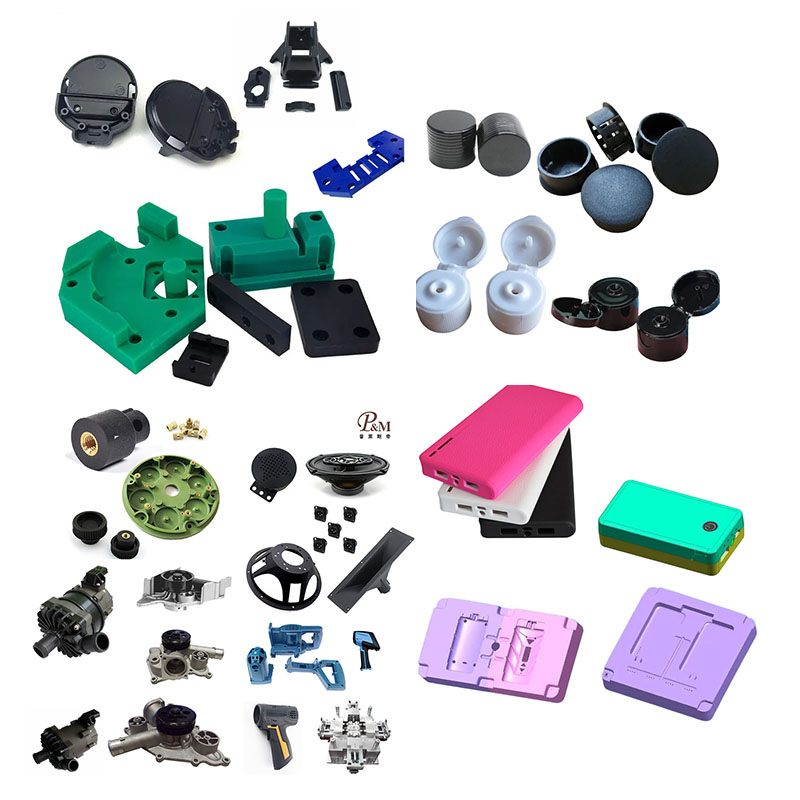

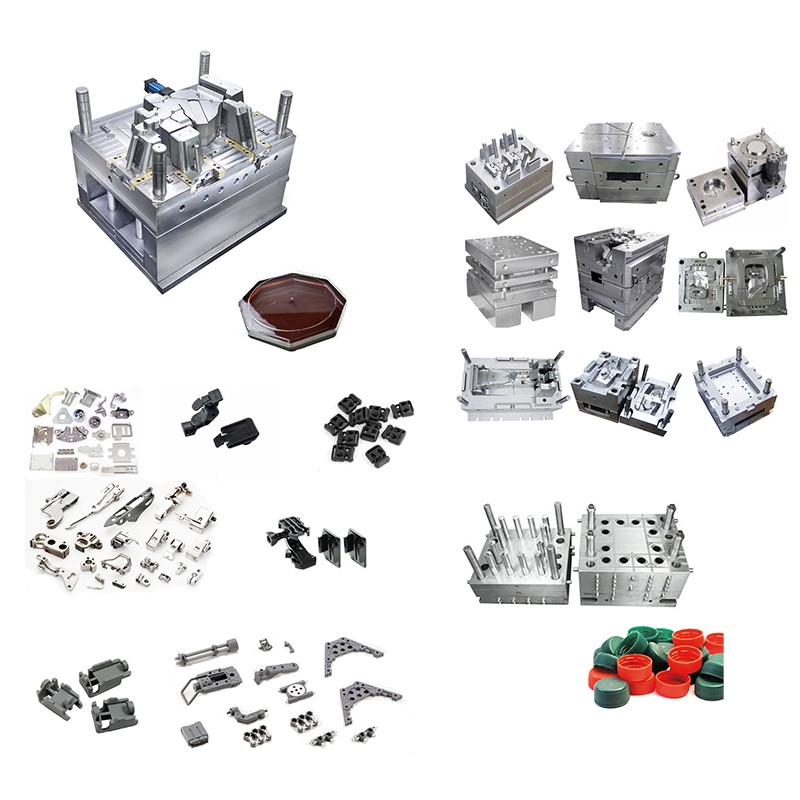

플라스틱 사출 금형 제작

플라스틱 성형 사양

금형 설계:

거래 과정:

금형 테스트:

제품 포장

공장

우리는 맞춤형 플라스틱 금형 공장입니다. 저희 공장은 플라스틱 사출 금형 제조업체입니다. 우리는 전문 맞춤형 플라스틱 금형 분야에서 17년의 경험과 10년의 대외 무역 경험을 가지고 있습니다. 우리는 맞춤형 플라스틱 금형 공급 업체입니다. 우리는 맞춤형 플라스틱 금형 서비스를 제공할 수 있습니다. 우리 공장에서는 사출 성형 플라스틱 부품을 만들 수 있으며 제품의 품질이 귀하를 만족시킬 것입니다.

우리는 50대 이상의 고급 기계와 수백 명의 엔지니어 및 디자이너를 보유하고 있습니다. 제품 설계 - 금형 제작 - 제품 생산 - 제품 포장 - 운송까지 원스톱 서비스를 제공할 수 있습니다. 우리는 완전한 생산 체인을 보유하고 있습니다. 우리는 귀하의 모든 요구 사항을 충족할 수 있습니다.

우리가 제공하는 서비스:

전문 맞춤형 금형 서비스, 플라스틱 금형 설계 및 제조. 플라스틱 제품 생산, 제품 디자인, 금형 설계, 블로우 금형 맞춤화, 회전 금형 맞춤화, 다이캐스팅 금형 맞춤화. 3D 프린팅 서비스, CNC 제조 서비스, 제품 포장, 맞춤형 포장, 배송 서비스.

우리는 항상 품질 우선, 시간 우선 원칙을 고수합니다. 고객에게 최고 품질의 제품을 제공하는 동시에 생산 효율성을 극대화하고 생산 시간을 단축하도록 노력하십시오. 저희 회사는 창립이래 단 한번도 고객을 잃지 않았다는 사실을 고객 여러분께 말씀드릴 수 있어 자랑스럽습니다. 제품에 문제가 있을 경우 적극적으로 해결책을 모색하고 끝까지 책임지겠습니다.

FAQ

Q1: 당신은 무역 회사입니까 아니면 제조업체입니까?

A: 우리는 제조업체입니다.

Q2. 견적은 언제 받을 수 있나요?

A: 우리는 일반적으로 귀하의 문의를 받은 후 2일 이내에 견적을 제시합니다.

매우 긴급한 경우 먼저 견적을 드릴 수 있도록 전화하거나 이메일로 알려주십시오.

Q3. 금형의 리드타임은 얼마나 되나요?

A: 그것은 모두 제품의 크기와 복잡성에 따라 다릅니다. 일반적으로 리드타임은 25일입니다.

Q4. 3D 도면이 없습니다. 새 프로젝트를 어떻게 시작해야 합니까?

A : 성형 샘플을 제공해 주시면 3D 도면 디자인을 완료하는 데 도움을 드리겠습니다.

Q5. 배송 전에 제품 품질을 확인하는 방법은 무엇입니까?

A: 당신이 우리 공장에 오지 않고 또한 검사를 위한 제3자가 없는 경우에, 우리는 당신의 검사 노동자가 될 것입니다.

우리는 공정 보고서, 제품 크기 구조 및 표면 세부 사항, 포장 세부 사항 등을 포함하는 생산 공정 세부 사항에 대한 비디오를 제공합니다.

Q6. 지불 조건은 무엇입니까?

A : 금형 지불 : 사전에 T / T로 40 % 보증금, 첫 번째 시험 샘플을 보내기 전에 30 % 두 번째 금형 지불, 최종 샘플에 동의 한 후 30 % 금형 잔액.

B:생산 지불: 사전에 50% 보증금, 최종 상품을 발송하기 전에 50%.

Q7: 어떻게 하면 우리 사업을 장기적이고 좋은 관계로 만들 수 있나요?

답변:1. 우리는 고객이 최고 품질의 제품에 대한 혜택을 누릴 수 있도록 좋은 품질과 경쟁력 있는 가격을 유지합니다.

2. 우리는 모든 고객을 친구로 존중하며, 고객이 어디에서 왔든 진심으로 비즈니스를 수행하고 친구가 됩니다.
